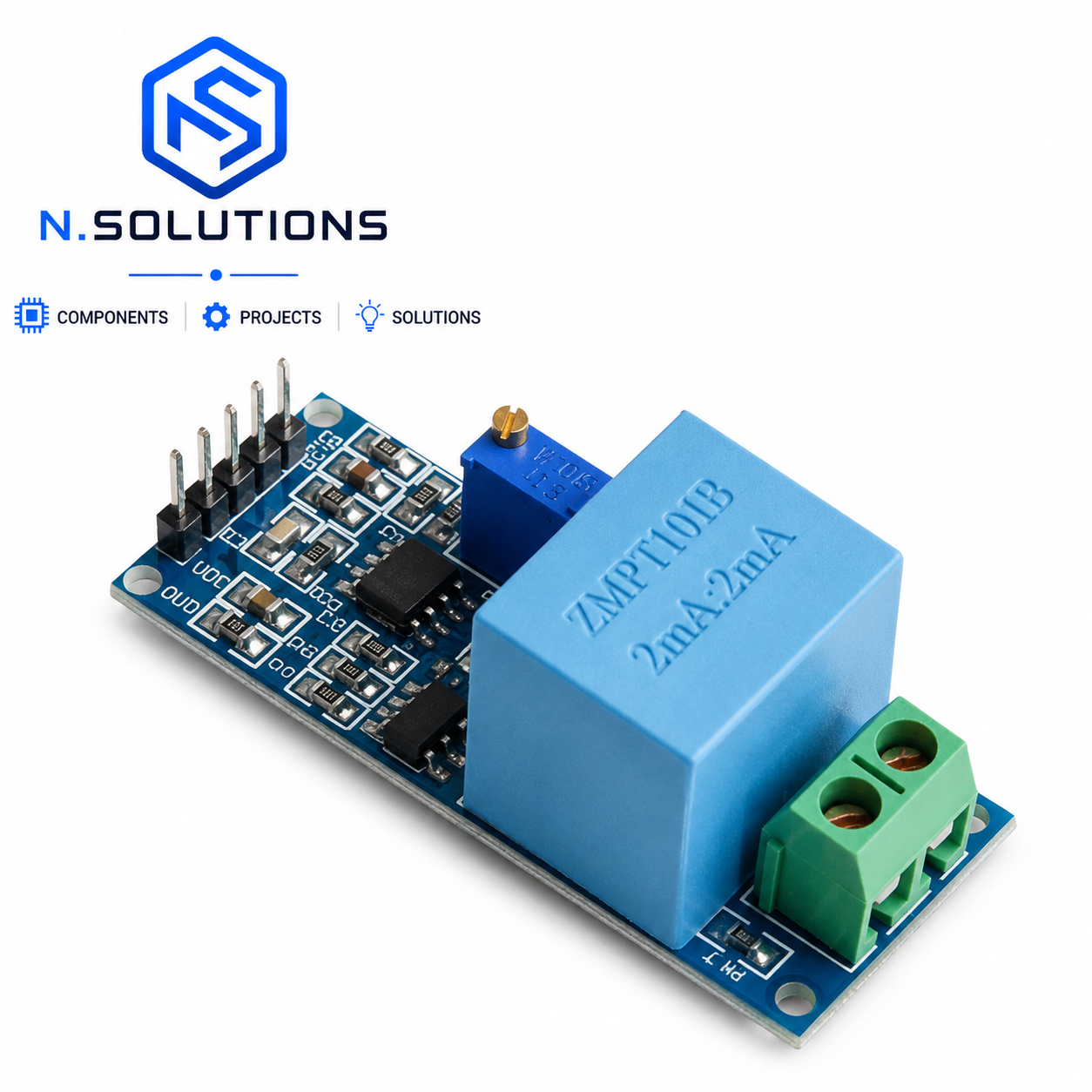

Le capteur ZMPT101B permet de mesurer une tension alternative (AC) de façon sécurisée grâce à son isolation galvanique jusqu’à 4000V. Il est compatible avec Arduino, ESP8266 et Raspberry Pi, ce qui en fait un choix fiable pour vos projets de mesure et de surveillance électrique.
Applications courantes :
- Surveillance de la tension secteur en temps réel
- Compteurs d’énergie intelligents (smart meters)
- Domotique et automatisation de la maison
- Détection de coupures ou variations de tension
- Projets de mesure de puissance avec Arduino / ESP32
Caractéristiques techniques :
- Tension de fonctionnement : 5V
- Plage de mesure (AC) : 0 – 1000V
- Fréquence : 50Hz
- Isolation galvanique : jusqu’à 4000V
- Linéarité : 0.1%
- Dimensions : 50 x 20 mm
Branchement avec Arduino :
- VCC → 5V de l’Arduino
- GND → GND de l’Arduino
- OUT → entrée analogique (ex. A0)
- Bornes VIN+ / VIN- → source de tension AC à mesurer
⚠️ Le capteur doit être calibré (via le potentiomètre intégré) avant utilisation pour garantir une lecture précise.
