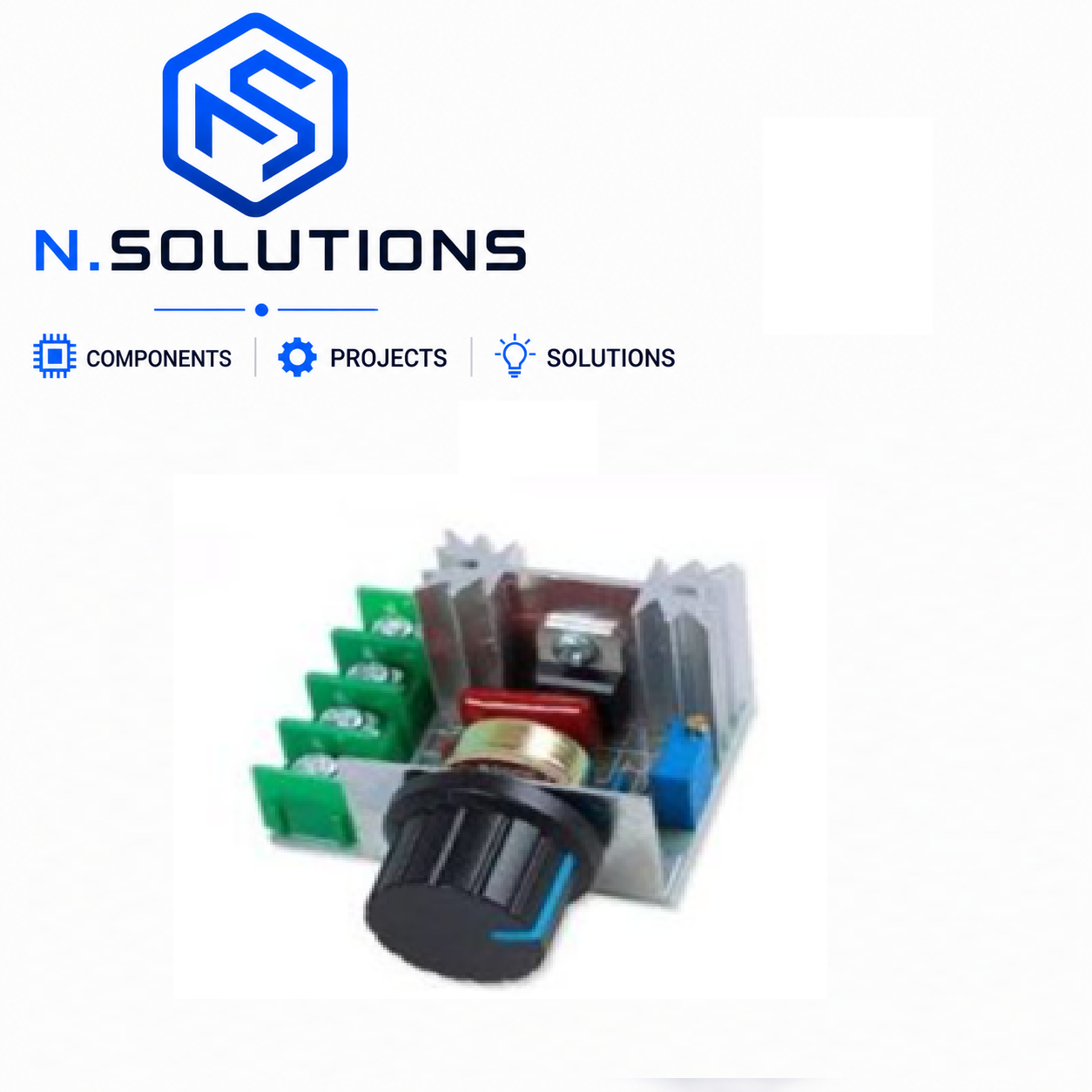

Variateur de vitesse moteur Dimmer AC 220V 2000W Régulateur De Tension SCR
د.م.50.00 Le prix initial était: د.م.50.00.د.م.35.00Le prix actuel est: د.م.35.00.-30% RÉDUCTION
Variateur de Tension AC 220V 2000W avec SCR — Contrôlez la puissance de vos appareils en toute simplicité
Le variateur de tension AC 220V 2000W disponible sur NSOLUTIONS est un régulateur de puissance basé sur la technologie SCR (Silicon Controlled Rectifier) combinée à un TRIAC, permettant d’ajuster en continu la tension délivrée à un appareil 220V entre 0 et 220V grâce à un simple potentiomètre rotatif. Avec sa capacité de 2000W (soit ~9A en 220V), il est dimensionné pour les applications domestiques et semi-professionnelles : variateur de vitesse pour moteur, gradateur de lumière, régulateur de température pour fer à souder ou résistance chauffante, contrôleur de ventilateur et bien plus.
Idéal pour les techniciens, bricoleurs, makers, artisans et techniciens de réparation au Maroc qui ont besoin d’un contrôle de puissance précis et économique pour leurs outils, équipements ou projets DIY.
Pourquoi un variateur SCR plutôt qu’un autre système ?
| Critère | Interrupteur ON/OFF | Variateur à transformateur | Variateur SCR (ce produit) |
|---|---|---|---|
| Régulation continue | ❌ Tout ou rien | ✅ Oui | ✅ Oui (0-220V continu) |
| Encombrement | Très faible | ❌ Volumineux et lourd | ✅ Compact et léger |
| Prix | Très bas | Très élevé | ✅ Très abordable |
| Puissance max | Variable | Limitée et coûteuse | ✅ 2000W avec petit module |
| Échauffement | Aucun | Important | Modéré (radiateur recommandé) |
| Réactivité | Instantanée | Lente | ✅ Très rapide |
| Compatibilité moteurs DC | ❌ | ❌ | ❌ (uniquement AC universels) |
| Compatibilité moteurs AC universels | ❌ | ✅ | ✅ |
Caractéristiques techniques
- Tension d’entrée : 220V AC (50/60 Hz)
- Tension de sortie : 0V à ~220V AC (réglable en continu)
- Puissance maximale : 2000W (charge résistive) / ~1500W (charge inductive)
- Courant maximal : ~9A
- Composants principaux :
- SCR / TRIAC de puissance (BTA16 ou BTA24 selon version)
- DIAC de déclenchement (DB3 ou DB4)
- Circuit RC de réglage de phase
- Réglage : Potentiomètre rotatif intégré (axe traversant)
- Bornier de connexion : Bornes à vis pour entrée et sortie (gros câbles acceptés)
- Refroidissement : Petit dissipateur thermique intégré
- Indicateur : LED de fonctionnement (sur certaines versions)
- Format : Petit PCB compact (~5 × 5 cm typique)
- Plage de température : -20°C à +70°C
- Conformité : RoHS
Applications principales
⚙️ Variation de vitesse pour moteurs AC universels
- Perceuses, ponceuses, scies sauteuses électroportatives
- Mixeurs, blenders, batteurs ménagers
- Petits ventilateurs domestiques à vitesse réglable
- Tours à bois et petites machines-outils
💡 Gradation de lumière (variateur)
- Lampes halogènes et incandescentes 220V (jusqu’à 2000W)
- Éclairage scénique simple et installations événementielles
- Lampes décoratives à intensité variable
🔥 Contrôle de température et chauffage
- Régulation d’un fer à souder ancien sans thermostat
- Plaques chauffantes simples (cuisson, expérimentations)
- Résistances chauffantes (chauffage d’appoint, désembueurs)
- Pistolets à colle / décapeurs thermiques (usage fin)
🛠️ Bricolage et atelier
- Variateur pour outils anciens sans régulation intégrée
- Banc de test pour appareils 220V
- Démarrage progressif d’appareils à fort courant d’appel
🎓 Pédagogie
- Démonstration du contrôle par angle de phase (TP en école d’ingénieurs)
- Étude des variateurs à thyristor en cours d’électronique de puissance
- Travaux pratiques sur la régulation de puissance AC
⚠️ Limitations importantes à connaître
Avant l’achat, comprenez bien ce que ce variateur peut et ne peut pas faire :
✅ Compatible avec :
- Moteurs AC universels (à balais) — typiquement les outils électroportatifs
- Charges résistives (lampes incandescentes, halogènes, résistances chauffantes)
- Petits moteurs ventilateurs AC universels
❌ NON compatible avec :
- Moteurs asynchrones (climatiseurs, machines à laver, frigos) — ils risquent de surchauffer et brûler à basse vitesse
- Moteurs DC (utilisez un PWM dédié à la place)
- LEDs non dimmables — risque de scintillement ou de panne
- Appareils électroniques sensibles (TV, ordinateurs, chargeurs) — risque de destruction
- Moteurs > 1500W en charge inductive — limitez-vous à 1500W pour les moteurs
⚠️ Toujours vérifier la compatibilité de votre appareil avant utilisation. En cas de doute, consultez un électricien.
Câblage simple
Le module dispose typiquement de 4 bornes à vis :
- L IN (Phase entrée) : connectez la phase 220V provenant du secteur
- N IN (Neutre entrée) : connectez le neutre 220V provenant du secteur
- L OUT (Phase sortie) : connectez à votre appareil
- N OUT (Neutre sortie) : connectez à votre appareil
Le potentiomètre rotatif ajuste la puissance transmise à l’appareil. Tournez doucement pour observer la variation.
⚠️ Sécurité électrique :
- Coupez toujours le disjoncteur avant de manipuler le câblage
- Utilisez un boîtier isolé pour la protection finale (jamais à nu)
- Ajoutez un fusible 10A en série pour protéger la charge
- Pour des installations permanentes, faites appel à un électricien qualifié
Conseils pour optimiser l’utilisation
- Refroidissement : Pour des charges proches de la limite (>1500W en continu), ajoutez un dissipateur thermique plus large ou un petit ventilateur
- Démarrage progressif : Le variateur permet de démarrer doucement des appareils à fort courant d’appel, prolongeant ainsi leur durée de vie
- Charges inductives : Pour piloter un moteur, ajoutez un circuit snubber RC (100Ω + 100nF/400V) en parallèle de la sortie pour stabiliser le déclenchement
- Boîtier sécurisé : Installez le module dans un boîtier en plastique ABS avec un trou pour le potentiomètre et des passe-câbles isolés
- Protection contre la foudre : Pour les zones avec orages fréquents, ajoutez une varistance MOV (275V) en entrée
