Programmateur USB CH341A EEPROM BIOS Flash

Programmateur USB CH341A — L’outil indispensable pour flasher EEPROM, BIOS et mémoires SPI

Le programmateur USB CH341A disponible sur N.SOLUTION est l’outil de référence pour lire, écrire, sauvegarder et restaurer le contenu de mémoires EEPROM série (famille 24xx en I²C) et de mémoires Flash SPI (famille 25xx). Avec son socket ZIF 8/16 broches et son adaptateur SOP8/SOIC8 inclus, il prend en charge la quasi-totalité des puces de stockage que l’on retrouve dans les BIOS de PC, cartes mères, routeurs WiFi, décodeurs satellite, téléviseurs, GPS, et appareils domestiques.

Outil incontournable pour les techniciens de réparation, dépanneurs informatiques, makers et passionnés d’électronique au Maroc, le CH341A vous permet de récupérer un PC qui ne démarre plus suite à une mise à jour BIOS ratée, de débriquer un routeur, de personnaliser un firmware ou simplement de lire le contenu d’une puce mémoire pour analyse.

---

Pourquoi le CH341A plutôt qu’un autre programmateur ?

Le CH341A est le standard de fait parmi les techniciens pour le flashage de BIOS et de mémoires SPI/EEPROM grâce à son rapport qualité/prix imbattable.

---

Caractéristiques techniques

• Interface PC : USB 2.0 (Type-A mâle direct, sans câble nécessaire)
• Circuit principal : CH341A (USB-to-Serial-Bus convertor)
• Socket : ZIF (Zero Insertion Force) à 16 broches avec levier
• Mémoires supportées :
  • EEPROM série 24xx (I²C) : 24C01, 24C02, 24C04, 24C08, 24C16, 24C32, 24C64, 24C128, 24C256, 24C512, 24C1024
  • Flash SPI 25xx : 25xx (Winbond W25Q, MX25L, GD25, EN25, SST25, AT25, etc.)
  • Capacités jusqu’à 256 Mbit (32 Mo) selon la puce
• Tension de programmation : 3.3V ou 5V (sélectionnable selon la puce)
• Vitesse SPI : Jusqu’à 25 MHz (lecture/écriture rapide)
• LED indicatrices : Power + Activité (blink durant lecture/écriture)
• Format : Compact, format clé USB
• Compatibilité OS : Windows 7/8/10/11, Linux (flashrom), macOS (avec drivers)

---

Contenu du kit

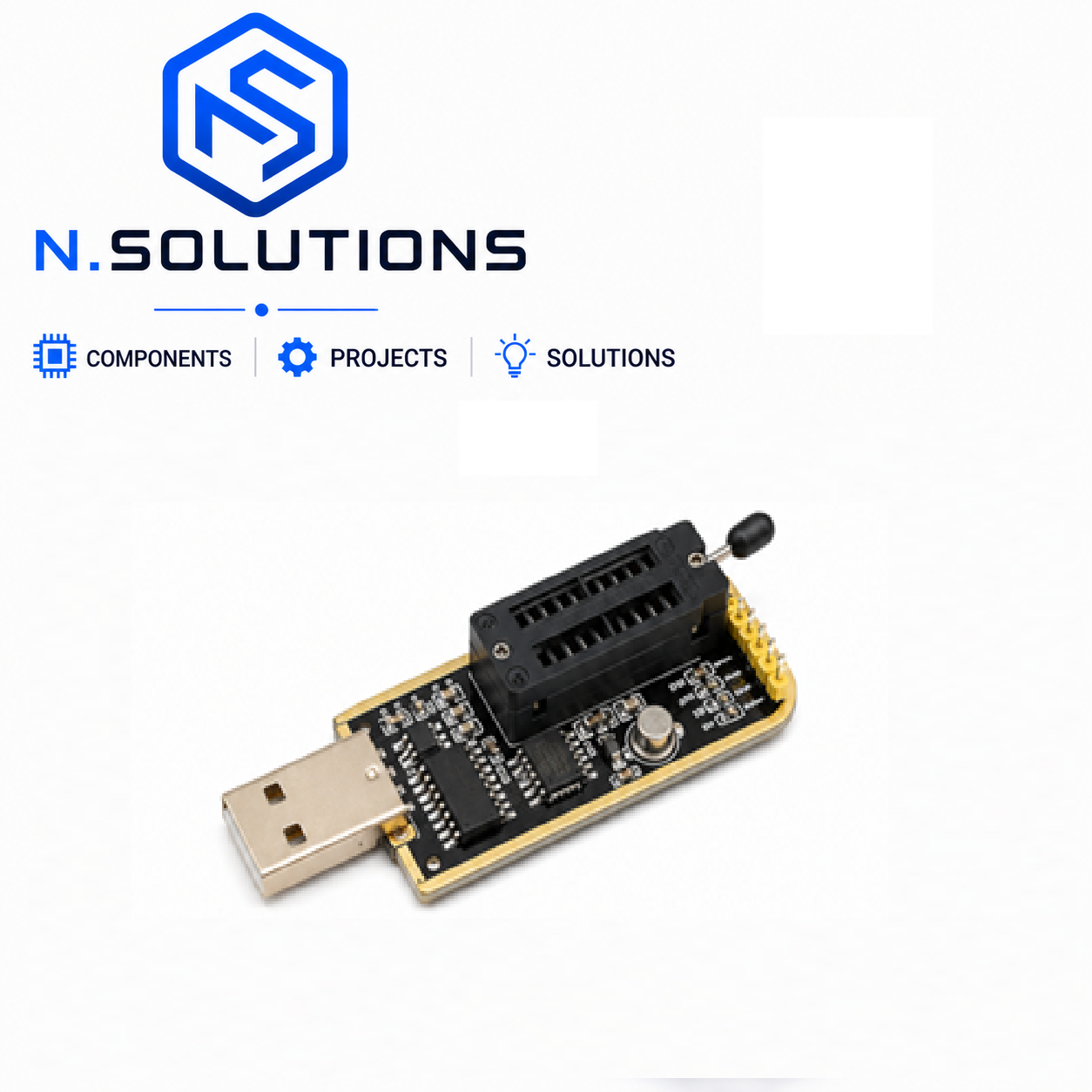

1. 1 × Programmateur CH341A avec socket ZIF intégré et connecteur USB doré
2. 1 × Adaptateur SOP8 / SOIC8 vers DIP8 (pour les puces en boîtier CMS)
3. 2 × Headers à souder (broches mâles 1×6 pour personnalisation)

💡 Pour aller plus loin, vous pouvez ajouter une pince SOIC8 (clip de test) pour flasher des puces directement sur la carte sans dessoudage — particulièrement pratique pour la réparation de BIOS de cartes mères.

---

Logiciels recommandés (gratuits)

🪟 Sous Windows

• AsProgrammer : interface moderne, support de la plupart des puces, lecture des datasheets intégrée
• NeoProgrammer : excellent successeur de CH341A v1.x, base de données auto-mise à jour
• CH341A Programmer v1.30 : logiciel « officiel » historique

🐧 Sous Linux

• flashrom : référence open source pour le flashage BIOS et SPI (en ligne de commande)

🍎 Sous macOS

• flashrom (via Homebrew)

---

Applications principales

💻 Réparation informatique et BIOS PC

• Récupération d’un PC qui ne démarre plus suite à une mise à jour BIOS ratée
• Désactivation du mot de passe BIOS oublié (en flashant un BIOS vierge)
• Mise à jour manuelle de BIOS quand l’utilitaire constructeur échoue
• Débridage de fonctions cachées (overclock, virtualisation) sur certaines cartes mères

📡 Réparation routeurs, modems, set-top boxes

• Débriquage de routeurs (TP-Link, Netgear, Linksys, MikroTik) après un flash de firmware tiers (DD-WRT, OpenWrt) raté
• Sauvegarde du firmware d’origine avant modification
• Restauration du MAC address et calibration WiFi sur routeurs débriqués
• Réparation de box internet marocaines (Inwi, Maroc Telecom, Orange) avec firmware corrompu

🖥️ Cartes mères, GPU, périphériques

• Reflashage du VBIOS des cartes graphiques (correction de bugs, modification PowerLimit)
• Réparation de cartes mères dont le BIOS est corrompu (Asus, Gigabyte, MSI, Asrock)
• Lecture/écriture de mémoires sur disques durs anciens, contrôleurs SSD

🔧 Électronique générale et IoT

• Lecture du contenu d’EEPROM sur appareils anciens pour analyse
• Sauvegarde de données stockées dans des EEPROM avant remplacement
• Programmation de mémoires SPI externes pour ESP8266, ESP32, Raspberry Pi
• Modification de firmware d’imprimantes 3D (Marlin, Klipper) sur certaines cartes

🎓 Pédagogie

• Apprentissage du fonctionnement des mémoires non volatiles
• Travaux pratiques en ingénierie matérielle
• Reverse engineering éducatif de firmwares

---

Procédure type — Sauvegarder un BIOS PC

1. Identifiez la puce BIOS sur la carte mère (généralement une SOIC8 marquée « W25Q64 », « MX25L1606 », etc.)
2. Dessoudez la puce ou utilisez une pince SOIC8 pour la lire en place
3. Insérez la puce dans le socket ZIF du CH341A en respectant le sens (point/marque vers le levier)
4. Branchez le CH341A au port USB du PC
5. Lancez AsProgrammer ou NeoProgrammer
6. Sélectionnez la puce dans la liste (ex : Winbond → W25Q64)
7. Cliquez sur « Read » (Lire) pour récupérer le contenu
8. Sauvegardez le fichier .bin comme backup
9. Pour reflasher : Erase → Write → Verify

⚠️ Important : Notez toujours le modèle exact de la puce avant manipulation. Une mauvaise sélection peut endommager la puce. Un mauvais sens dans le socket ZIF peut griller la puce.

---

Conseils d’utilisation

1. Sens d’insertion : La patte 1 de la puce doit être du côté du levier ZIF (vérifiez le marquage point/encoche sur la puce)
2. Tension d’alimentation : Sur certaines révisions du CH341A, vous devrez modifier la tension à 3.3V pour les puces fragiles (modification matérielle simple — beaucoup de tutoriels en ligne)
3. Adaptateur SOP8 : Pour les puces SMD, utilisez l’adaptateur fourni ou achetez une pince SOIC8 pour lire en place
4. Drivers Windows : Téléchargez les pilotes CH341 sur le site WCH.cn ou via Windows Update
5. Vérification : Après tout flashage, comparez l’image écrite avec le fichier source (« Verify ») pour confirmer la réussite
6. Sauvegarde systématique : ✅ Toujours lire et sauvegarder la puce avant toute écriture pour pouvoir restaurer en cas de problème
