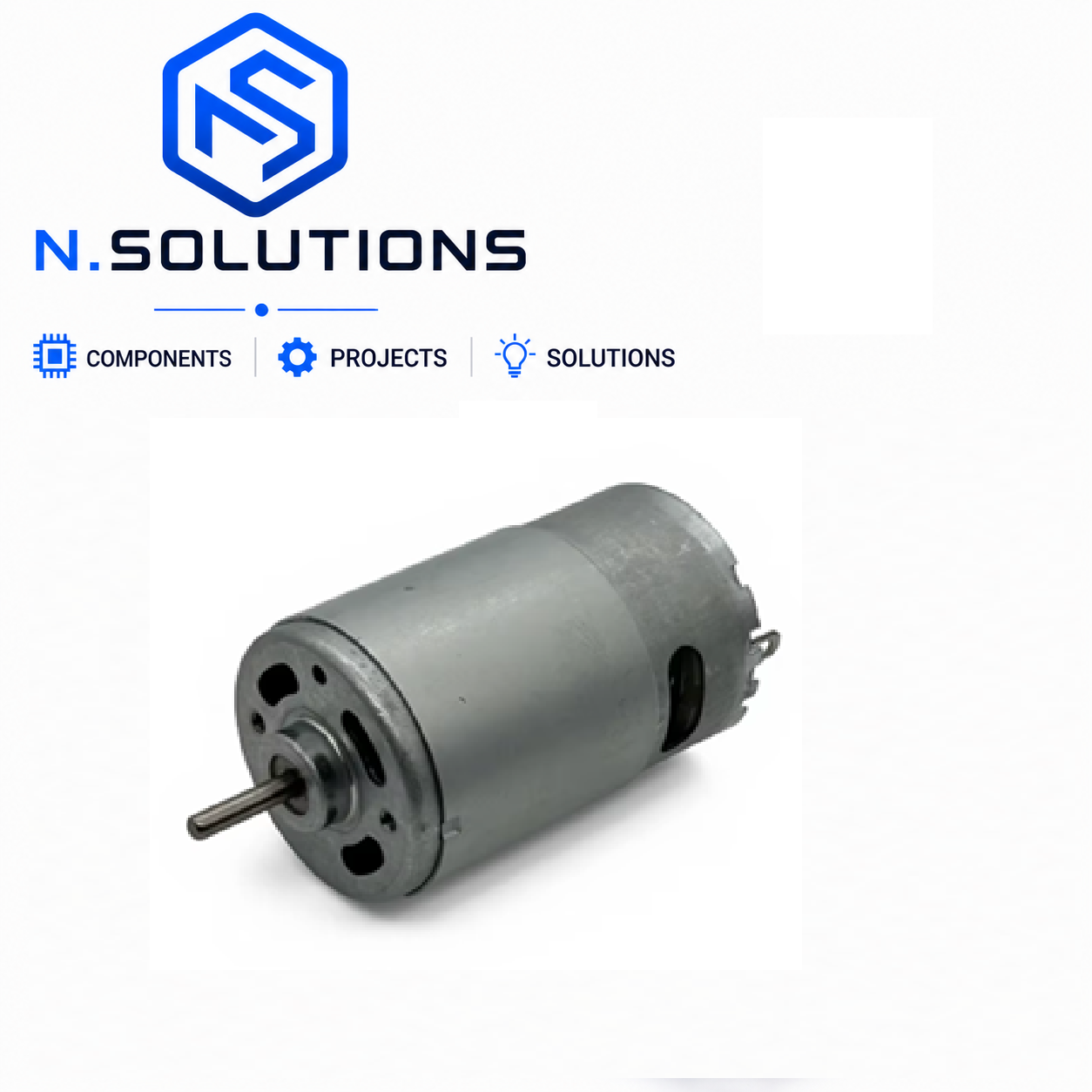

Moteur DC RC-550 14.4V 20000 RPM 120W
د.م.100.00 Le prix initial était: د.م.100.00.د.م.80.00Le prix actuel est: د.م.80.00.-20% RÉDUCTION
Moteur DC RC-550 14.4V — Puissance et fiabilité pour vos projets DIY exigeants
Le moteur à courant continu RC-550 disponible sur Megma.ma est un moteur à balais à aimants permanents conçu pour les applications nécessitant haute vitesse et couple soutenu. Avec ses 20 000 tours/minute à 14.4V et sa puissance de 120W, il est le moteur de référence pour les visseuses électriques sans fil, perceuses portatives, broyeurs domestiques, robots mobiles, voitures RC haute performance et projets DIY motorisés.
Idéal pour les réparateurs d’outillage électroportatif, makers, étudiants en mécatronique et passionnés de robotique au Maroc, ce moteur est compatible avec les batteries 12V, 14.4V et même 18V (en réduisant la durée de service), ce qui en fait un choix polyvalent pour de nombreuses applications.
Pourquoi le RC-550 plutôt qu’un autre moteur DC ?
| Critère | Moteur 130/280 (jouet) | Moteur 775 | Moteur RC-550 |
|---|---|---|---|
| Puissance | 1-3W | 150-300W | ✅ 120W (équilibré) |
| Vitesse à vide | 5-10 000 RPM | 12-20 000 RPM | ✅ 20 000 RPM |
| Couple | Très faible | Élevé | ✅ Bon couple |
| Tension | 3-6V | 12-36V | ✅ 9-18V (large plage) |
| Visseuses | ❌ | ❌ trop gros | ✅ Standard de remplacement |
| Disponibilité pièces | Bonne | Bonne | ✅ Très répandu |
| Compromis taille/puissance | Trop petit | Trop gros | ✅ Idéal |
Caractéristiques techniques
- Référence : RC-550 / 550-7228DF
- Type : Moteur DC à balais (brushed) avec aimants permanents
- Tension nominale : 14.4V DC
- Plage de tension utile : 9V à 18V
- Vitesse à vide : ~20 000 RPM (à 14.4V)
- Puissance : 120W
- Courant à vide : ~1.5-2A
- Courant maximal sous charge : jusqu’à 15-20A (selon application)
- Sens de rotation : Réversible (par inversion de polarité)
- Type de balais : Charbon graphite (remplaçables sur certains modèles)
- Diamètre du corps : ~36 mm
- Longueur totale (avec arbre) : ~75 mm
- Diamètre de l’arbre de sortie : ~3.17 mm (standard 1/8″)
- Longueur d’arbre exposée : ~12 mm
- Fixation : 2 trous M3 sur la face avant (entraxe standard)
- Connectique : 2 cosses à souder ou Faston
Applications principales
🔧 Outillage électroportatif
- Visseuses sans fil 12V / 14.4V / 18V (remplacement direct du moteur d’origine sur de nombreuses marques)
- Perceuses portatives à batterie
- Tournevis électriques professionnels
- Pièce de rechange pour outils Bosch, Makita, DeWalt et marques similaires
♻️ Recyclage et bricolage
- Broyeurs de papier domestiques (paper shredders)
- Broyeurs de plastique pour DIY
- Mini-tours et petites fraiseuses CNC
🤖 Robotique et modélisme
- Robots mobiles haute puissance
- Voitures RC (1/10, 1/8) à modifier
- Drones terrestres et bateaux RC
- Robots de combat amateur
🛠️ Projets DIY mécaniques
- Pompes basse pression
- Petits ventilateurs industriels DIY
- Systèmes de transmission à courroie
- Bancs de test moteurs
🎓 Pédagogie et formation
- Démonstrations de moteurs DC en école d’ingénieurs
- Travaux pratiques en mécatronique
- Études de couple/vitesse en automatique
Pilotage du moteur RC-550
⚠️ Attention : Ce moteur consomme plusieurs ampères en charge. Il ne peut pas être branché directement sur Arduino — vous devez utiliser un driver de puissance adapté.
Solutions recommandées :
| Driver | Capacité max | Usage |
|---|---|---|
| L298N | 2A par canal | ❌ Insuffisant pour ce moteur |
| BTS7960 (BTS7960B) | 43A | ✅ Recommandé pour RC-550 |
| VNH2SP30 | 30A | ✅ Excellent choix |
| MOSFET IRF3205 + PWM | 50A+ | ✅ Pour usage avancé |
| ESC RC voiture (60A+) | 60-100A | ✅ Pour modélisme RC |
Schéma simplifié
- Batterie 14.4V → Alimentation du driver
- Arduino → Signal PWM vers le driver (broche enable + sens)
- Driver → Sortie vers le moteur (2 fils)
- Masse commune entre Arduino et batterie
En stock
