Module Relais 12V 1 Canal 10A

Module Relais 12V 1 Canal — La passerelle indispensable entre vos microcontrôleurs et le monde 220V

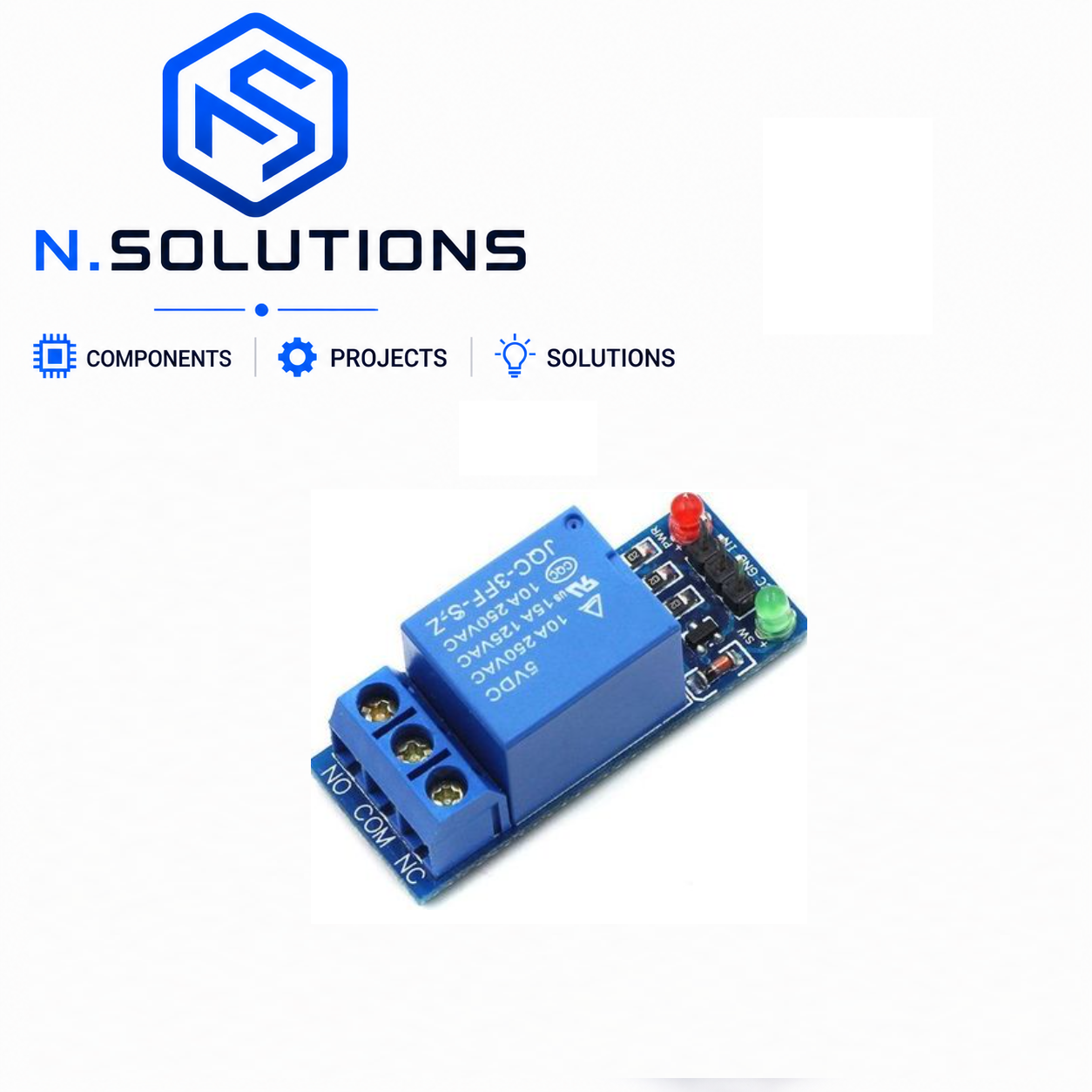

Le module relais 12V à 1 canal disponible sur Megma.ma est l’interface incontournable pour permettre à votre Arduino, ESP32 ou Raspberry Pi de commander en toute sécurité des appareils fonctionnant en haute tension (lampes, ventilateurs, électrovannes, moteurs, pompes, prises de courant). Équipé d’un relais TONGLING JQC-3FF-S-Z capable de commuter jusqu’à 10A sous 250V AC, et d’une isolation par optocoupleur entre le côté commande et le côté puissance, ce module protège votre carte de tout retour de tension dangereux.

Idéal pour les étudiants en automatisme, makers, techniciens domotique et passionnés d’électronique au Maroc, ce relais est l’élément clé pour vos projets de domotique, automatisation industrielle légère, irrigation automatisée, éclairage piloté, et systèmes de sécurité.

---

Pourquoi un module relais 12V plutôt qu’un module 5V ?

---

Caractéristiques techniques

• Référence relais : TONGLING JQC-3FF-S-Z
• Tension de la bobine : 12V DC
• Courant de commande : ~30-40 mA (alimentation 12V)
• Tension du signal de déclenchement (IN) : 3.3V à 5V (compatible Arduino/ESP32/Raspberry Pi)
• Capacité de commutation :
  • 10A sous 250V AC (charge résistive)
  • 15A sous 125V AC
  • 10A sous 30V DC
• Configuration des contacts : SPDT (NO + NF + COM)
• Isolation : Optocoupleur entre le côté logique et le côté puissance
• LEDs indicatrices :
  • LED verte (PWR) : alimentation OK
  • LED rouge : relais activé
• Niveau de déclenchement : LOW (active LOW par défaut, configurable)
• Bornier de sortie : 3 vis (NO, COM, NF) acceptant des fils jusqu’à 1.5 mm²
• Connectique d’entrée : 3 broches (VCC, GND, IN)
• Trous de fixation : 4 trous M3 aux coins
• Certifications : UL, CE, CQC
• Durée de vie : > 100 000 commutations électriques

---

Brochage

Côté commande (3 broches)

Côté puissance (3 vis)

---

Applications principales

🏠 Domotique et maison connectée

• Pilotage à distance de lampes 220V via WiFi (ESP32, ESP8266)
• Commande de prises de courant depuis une application mobile
• Activation programmée de chauffages, climatiseurs, ventilateurs
• Volets roulants et portails motorisés

🌿 Agriculture et serres

• Irrigation automatique (commande d’électrovannes 12V/220V)
• Éclairage de croissance pour cultures hydroponiques
• Ventilation et chauffage de serres
• Contrôle de pompes pour arrosage programmé

🔒 Sécurité et alarmes

• Activation de sirènes ou gyrophares
• Verrous électriques (gâches électriques 12V)
• Systèmes anti-intrusion DIY

🤖 Robotique et automatisation

• Commande de moteurs DC (avec alim séparée)
• Démarrage/arrêt de pompes industrielles
• Convoyeurs et machines DIY

🚗 Automobile et caravanes

• Pilotage de phares additionnels
• Activation de pompes de gavage
• Systèmes 12V dans les véhicules

---

Câblage simple avec Arduino + lampe 220V

1. Côté commande :
   • VCC → +12V (alimentation externe)
   • GND → GND (commun avec Arduino)
   • IN → Broche D7 d’Arduino
2. Côté puissance (lampe 220V) :
   • Phase 220V → borne COM
   • Borne NO → fil de la lampe
   • Neutre 220V → directement à la lampe (l’autre fil)

⚠️ Sécurité importante : Le 220V AC est dangereux. Coupez le disjoncteur avant tout câblage. Pour les installations fixes, faites appel à un électricien qualifié. N’utilisez jamais de fils dénudés en présence du courant.
