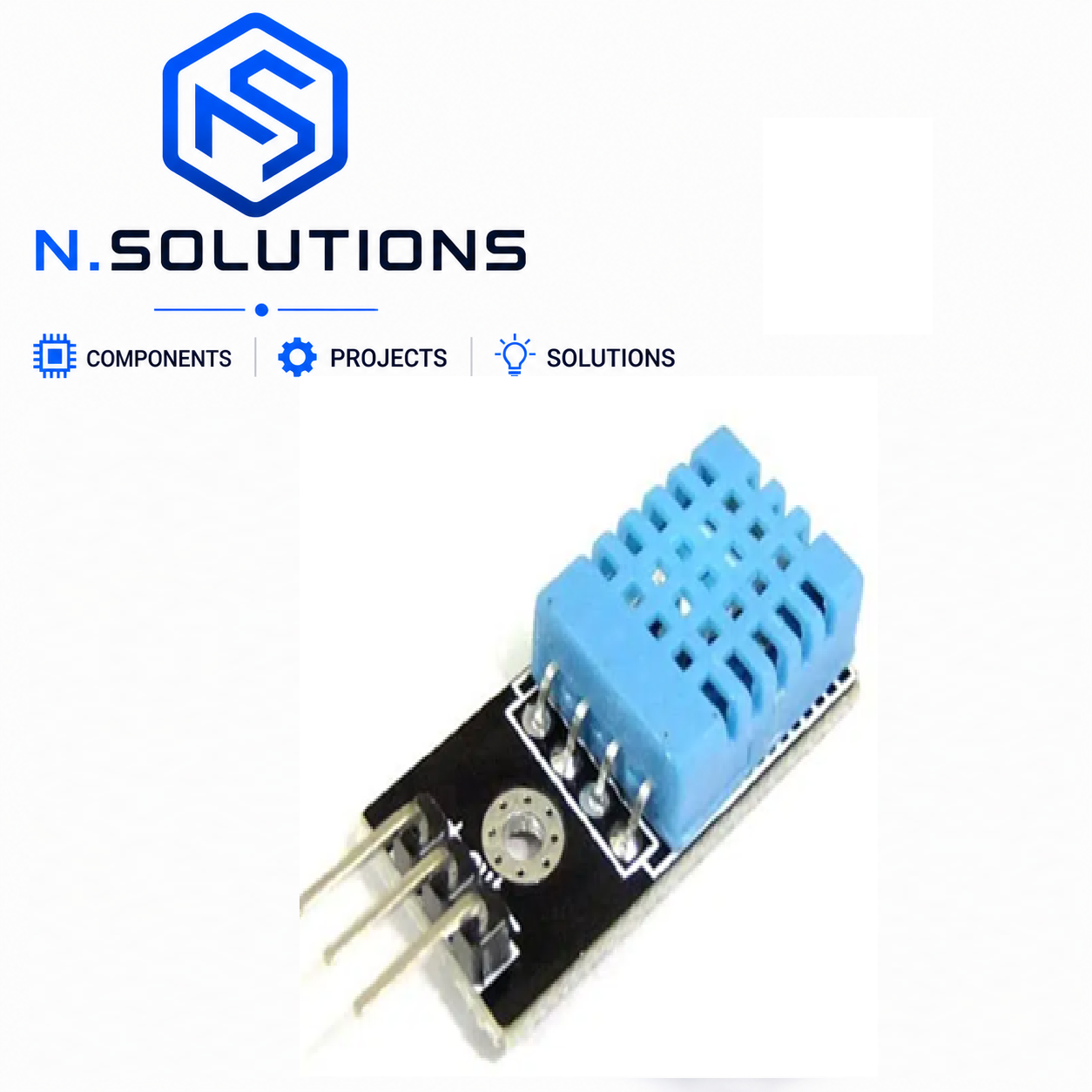

Module DHT11 Capteur Température Humidité Arduino

Module DHT11 — Le capteur température + humidité d’entrée de gamme, présent dans tous les kits Arduino éducatifs au Maroc

Le module DHT11 disponible sur N.SOLUTIONS est sans aucun doute le capteur le plus utilisé dans tous les TP scolaires des écoles d’ingénieurs marocaines (ENSAM, EMI, ENSA, ENSIAS, INPT, FST, ENSEM, ENIM) et lycées techniques Bac SI au Maroc depuis 15 ans. Il combine un capteur de température et un capteur d’humidité dans un seul boîtier bleu emblématique, avec une sortie digitale 1-Wire qui ne demande qu’une seule broche Arduino pour transmettre les deux valeurs (température + humidité).

Le DHT11 est la version d’entrée de gamme de la famille DHT (le DHT22 étant la version premium plus précise). Avec une précision de ±2°C / ±5% RH et une plage 0-50°C / 20-90% RH, il est parfaitement adapté aux projets éducatifs, stations météo intérieures simples, monitoring domestique, et premiers projets IoT où une précision de 0.5°C n’est pas critique.

✅ Pourquoi le DHT11 plutôt que le DHT22 dans 80% des TP ? Parce qu’il est 2-3× moins cher, plus simple à intégrer (pull-up déjà sur le module), plus rapide (1 mesure/seconde vs 1 mesure/2 secondes pour DHT22), et largement suffisant pour apprendre les principes de l’acquisition de données numériques et le protocole 1-Wire.

Le module est livré sur PCB compact bleu avec résistance pull-up 10kΩ déjà intégrée et LED d’alimentation — vous n’avez besoin que de 3 broches Arduino (VCC, GND, DATA) pour le brancher en plug-and-play, sans soudure ni composant externe.

Idéal pour les étudiants en école d’ingénieurs marocaines en TP de capteurs digitaux et protocoles 1-Wire, lycéens en spécialité Sciences de l’Ingénieur (SI) au Maroc, makers en stations météo intérieure simples, fabricants de premiers projets IoT Arduino, hobbyistes en domotique débutante, et passionnés DIY au Maroc qui veulent mesurer T° + humidité ensemble sans investir dans un capteur premium.

DHT11 vs DHT22 — comprendre la différence et choisir

Recommandation pour les étudiants marocains :

• Lycée + 1ère/2ème année école d’ingénieurs (TP capteurs digitaux) : ✅ DHT11 (apprentissage protocole 1-Wire, économique, suffisant)
• 3ème année + PFE (projets sérieux T° + humidité) : DHT22 (précision 4× meilleure, plage étendue)
• Mesures de laboratoire / médical / pharmaceutique : SHT31 / SHT35
• Station météo IoT cloud avec pression atmosphérique : BME280

Pour des applications agricoles (serres au Maroc), stations IoT connectées sérieuses, conservation muséale : DHT22 ou BME280 recommandés.

Pourquoi le DHT11 est-il LE capteur des TP scolaires marocains ?

1. 🇲🇦 Présence garantie dans tous les kits Arduino UNO complets (que nous vendons aussi)
2. ✅ Apprentissage du protocole 1-Wire : technique essentielle en électronique digitale moderne
3. 🎓 Démonstration de capteur « complexe » : entrée digitale, parsing de trame, conversion de bits → valeurs physiques
4. 💡 Code simple : la bibliothèque Adafruit DHT cache la complexité, donc focus pédagogique sur l’application (stations météo, alarmes, automatisation)
5. 📐 Apprentissage plage / précision / résolution : différences entre ces 3 notions claires sur DHT11 (avec valeurs entières) vs DHT22 (avec décimales)
6. 💰 Économique : permet d’équiper toute une classe de TP (30-60 étudiants en binômes) à coût réduit
7. 🔬 Comparaison vs DHT22 : enseigne le concept de gamme produit et le compromis prix/précision

Caractéristiques techniques

Type et performances

• Type : Capteur composite température + humidité digital
• Référence : ✅ DHT11
• Format : Module sur PCB bleu compact
• Plage de température : ✅ 0°C à +50°C (couvre la majorité des intérieurs marocains, attention en été extrême Marrakech/Errachidia >50°C)
• Plage d’humidité : 20% à 90% RH
• Précision température : ±2°C (typique)
• Précision humidité : ±5% RH (typique)
• Résolution : 1°C / 1% RH (valeurs entières)
• Fréquence d’échantillonnage : ✅ 1 mesure par seconde (limite matérielle du chip)
• Temps de réponse : 6-15 secondes (typique pour atteindre l’équilibre thermique)
• Stabilité long terme : <±1% RH/an (acceptable)
• Durée de vie : 3-5 ans en usage normal

Caractéristiques électriques

• Tension d’alimentation : ✅ 3.3V à 5.5V (compatible Arduino UNO 5V et ESP32 3.3V — flexible)
• Courant typique : 0.3 mA (en mesure)
• Courant en standby : 60 µA (très faible)
• Plage de température opérationnelle : 0°C à +50°C
• Distance de câble max : ~20m avec pull-up adaptée

Composants du module

• Capteur DHT11 : monté au centre du PCB (boîtier bleu rectangulaire ~12×15×5mm avec grilles de ventilation)
• Résistance pull-up 10kΩ : ✅ Intégrée au module (pas besoin de l’ajouter externement comme avec le DHT11 nu)
• LED d’alimentation : indicateur visuel rouge (allumée quand alimenté)
• Headers à 3 broches : VCC, DATA, GND (au pas 2.54mm pour breadboard)

Brochage du module (3 broches)

✅ Pas de pull-up externe nécessaire — la résistance 10kΩ est déjà sur le PCB du module. C’est l’avantage du module par rapport au DHT11 nu (4 broches) où il faut souder soi-même la résistance.

Schéma typique — câblage DHT11 sur Arduino UNO

    Arduino UNO                 Module DHT11
    -----------                 -------------
    5V    ──────────────── + (VCC)
    D2    ──────────────── OUT (DATA)
    GND   ──────────────── - (GND)

✅ Câblage minimal : 3 fils Dupont, pas de résistance ni composant externe nécessaire. La LED rouge sur le module s’allume immédiatement = alimentation OK.
