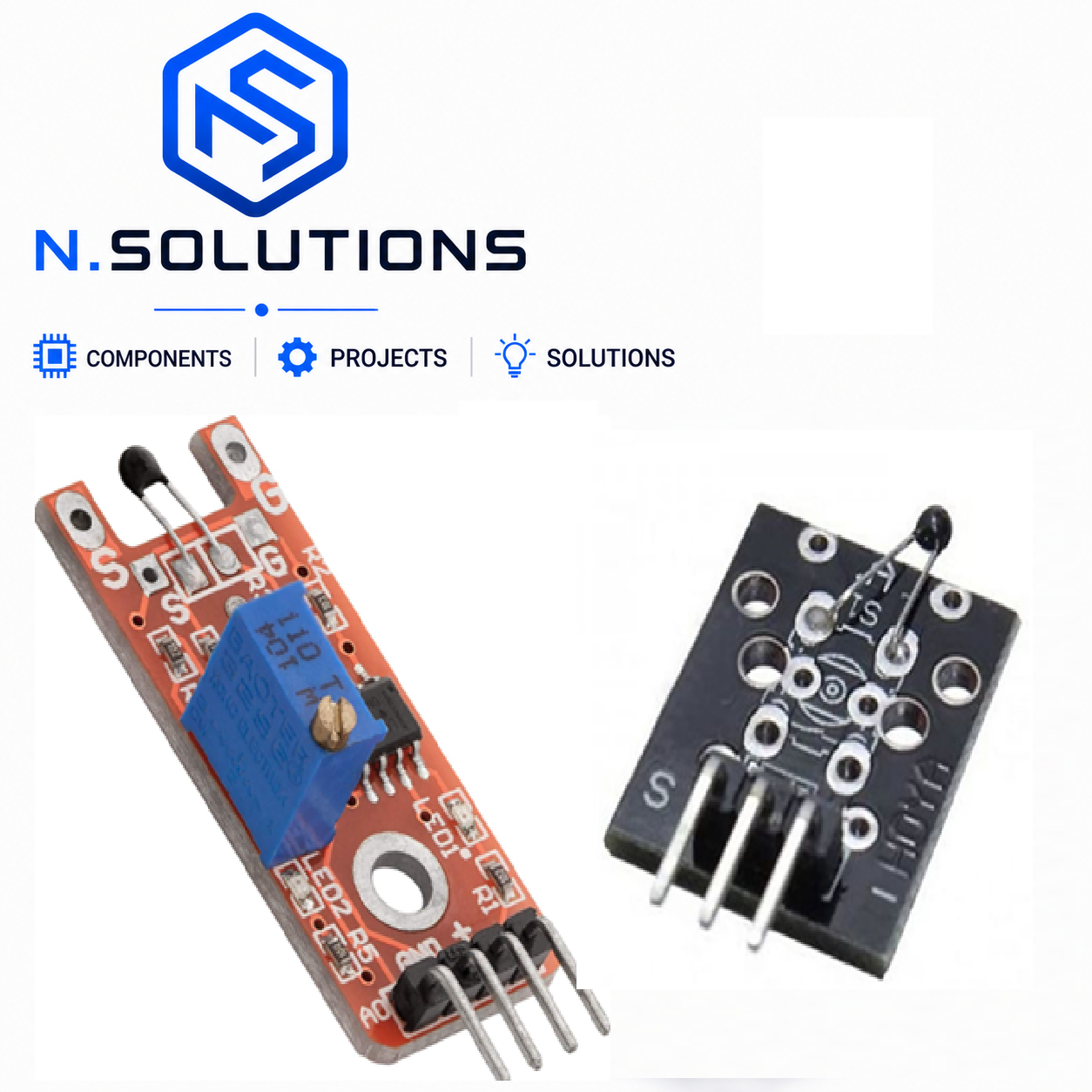

Module de Capteur de Température CTN KY-013 / KY-028

Le module CTN (thermistance) est disponible en deux versions selon vos besoins :

KY-013 — Sortie analogique simple
Un module à 3 broches (S, VCC, GND) qui renvoie une valeur analogique proportionnelle à la température. Idéal pour lire et afficher une température en continu.

KY-028 — Sortie analogique + digitale avec seuil réglable
Un module à 4 broches (A0, G, +, D0) équipé d’un comparateur LM393 et d’un potentiomètre. En plus de la sortie analogique, il fournit une sortie digitale qui bascule automatiquement lorsqu’un seuil de température réglable est atteint — utile pour déclencher une alarme ou un relais sans code supplémentaire.

Applications courantes :

• Mesure et affichage de température ambiante
• Systèmes d’alerte température (seuil réglable avec KY-028)
• Contrôle de ventilateur ou chauffage automatique
• Projets éducatifs sur les thermistances NTC

Caractéristiques techniques :

• Type : Thermistance NTC
• Plage de mesure : -55°C à +125°C
• Alimentation : 3.3V à 5.5V

Branchement KY-013 (analogique) :

• S → entrée analogique (ex. A0)
• VCC → 5V
• GND → GND

Branchement KY-028 (analogique + digitale) :

• A0 → entrée analogique (ex. A0)
• D0 → entrée digitale (pour seuil, ex. D2)
• • (VCC) → 5V
• G (GND) → GND

💡 Sur le KY-028, ajustez le potentiomètre pour définir le seuil de température qui déclenche la sortie digitale.
