Module AD620 Amplificateur Instrumentation µV mV
د.م.150.00 Le prix initial était: د.م.150.00.د.م.100.00Le prix actuel est: د.م.100.00.-33% RÉDUCTION

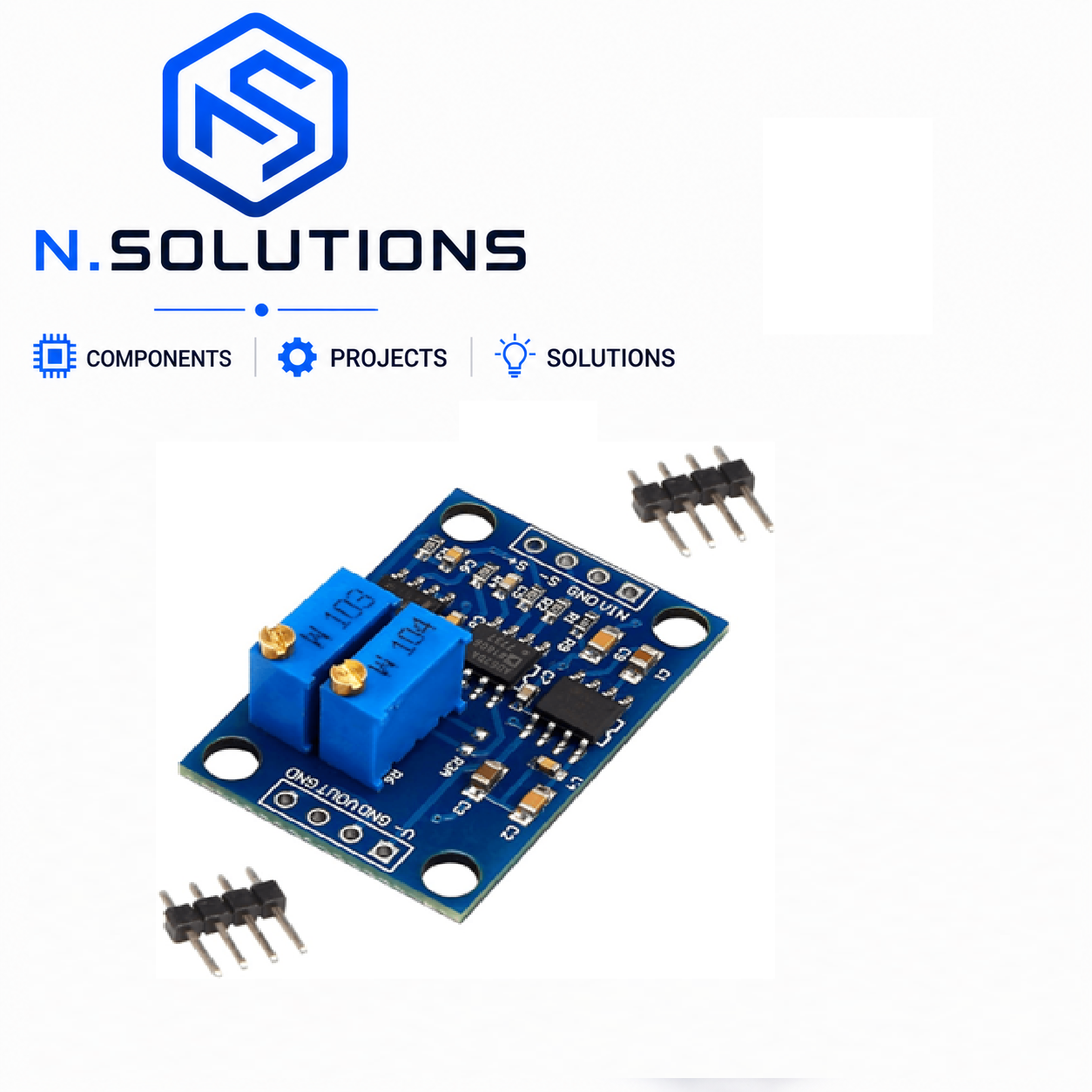

Module AD620 — Amplificateur d’instrumentation de précision pour signaux faibles
Le module AD620 disponible sur Megma.ma est un amplificateur d’instrumentation à gain réglable, conçu pour amplifier avec une grande précision les signaux très faibles de l’ordre du microvolt (µV) ou millivolt (mV). Basé sur le célèbre circuit intégré AD620 d’Analog Devices, ce module est l’outil indispensable pour les projets nécessitant la mesure précise de petits signaux : capteurs de pression, thermocouples, ponts de Wheatstone, capteurs de force, ECG, et instrumentation médicale ou scientifique.
Que vous soyez étudiant en électronique à Rabat, ingénieur à Casablanca, maker à Marrakech ou chercheur à Fès, le module AD620 transforme vos capteurs analogiques en sources de mesure exploitables par votre Arduino, ESP32 ou Raspberry Pi.
Pourquoi choisir le module AD620 ?
| Caractéristique | Amplificateur opérationnel classique | Module AD620 |
|---|---|---|
| Type | Op-amp simple | ✅ Instrumentation amplifier |
| Précision | Moyenne | ✅ Très haute (faible offset) |
| Bruit | Sensible aux interférences | ✅ CMRR > 100 dB |
| Gain | Fixe ou complexe à régler | ✅ Ajustable via potentiomètres |
| Signaux faibles (µV) | Difficile | ✅ Conçu pour ça |
| Alimentation | Symétrique souvent requise | ✅ Simple ou double rail |
Caractéristiques techniques
- Circuit intégré principal : AD620 (instrumentation amplifier)
- Gain réglable : Via deux potentiomètres multitours (W103 et W104) pour ajustage grossier et fin
- Plage de gain : 1× à environ 1000×
- CMRR : > 100 dB (rejet excellent du mode commun)
- Tension d’entrée : Microvolt à millivolt
- Tension d’alimentation : ±3V à ±18V (configurable single supply)
- Bornier d’entrée : VIN, S+, S−, GND
- Bornier de sortie : VOUT, GND, V−
- Faible bruit : 9 nV/√Hz typique
- Faible courant d’offset : 1.0 nA max
- Faible consommation : 1.3 mA max
- Fixation : 4 trous de montage aux coins
Applications principales
🌡️ Mesure de température de précision
- Amplification de signaux de thermocouples (type K, J, T)
- Conditionnement de signaux de capteurs RTD (PT100, PT1000)
- Stations météorologiques précises
⚖️ Capteurs de force et pression
- Amplification de ponts de jauges de contrainte (load cells)
- Balances électroniques de précision
- Capteurs de pression industriels
🫀 Applications biomédicales
- Acquisition de signaux ECG (électrocardiogramme)
- Mesure d’EMG (électromyogramme)
- Projets de bio-instrumentation pour étudiants
🔬 Instrumentation et acquisition de données
- Interfaçage capteurs analogiques avec Arduino, ESP32, Raspberry Pi
- Amplification de courants shunt très faibles
- Systèmes de mesure DAQ
Brochage du module
Côté entrée (signal à amplifier) :
- VIN : Alimentation positive du module
- S+ : Entrée non-inverseuse (signal positif)
- S− : Entrée inverseuse (signal négatif)
- GND : Masse
Côté sortie (signal amplifié) :
- VOUT : Sortie amplifiée
- GND : Masse
- V− : Référence négative (pour single supply, à connecter à GND)
Conseils d’utilisation
- Réglage du gain : Utilisez le potentiomètre W104 pour le réglage grossier et W103 pour le réglage fin
- Alimentation : Pour un usage avec Arduino (5V), utilisez une alimentation single supply en pontant V− à GND
- Filtrage : Ajoutez un condensateur de découplage 100nF près de l’alimentation pour minimiser le bruit
- Câblage : Utilisez des fils torsadés ou blindés pour les entrées différentielles afin de maximiser le rejet du mode commun
