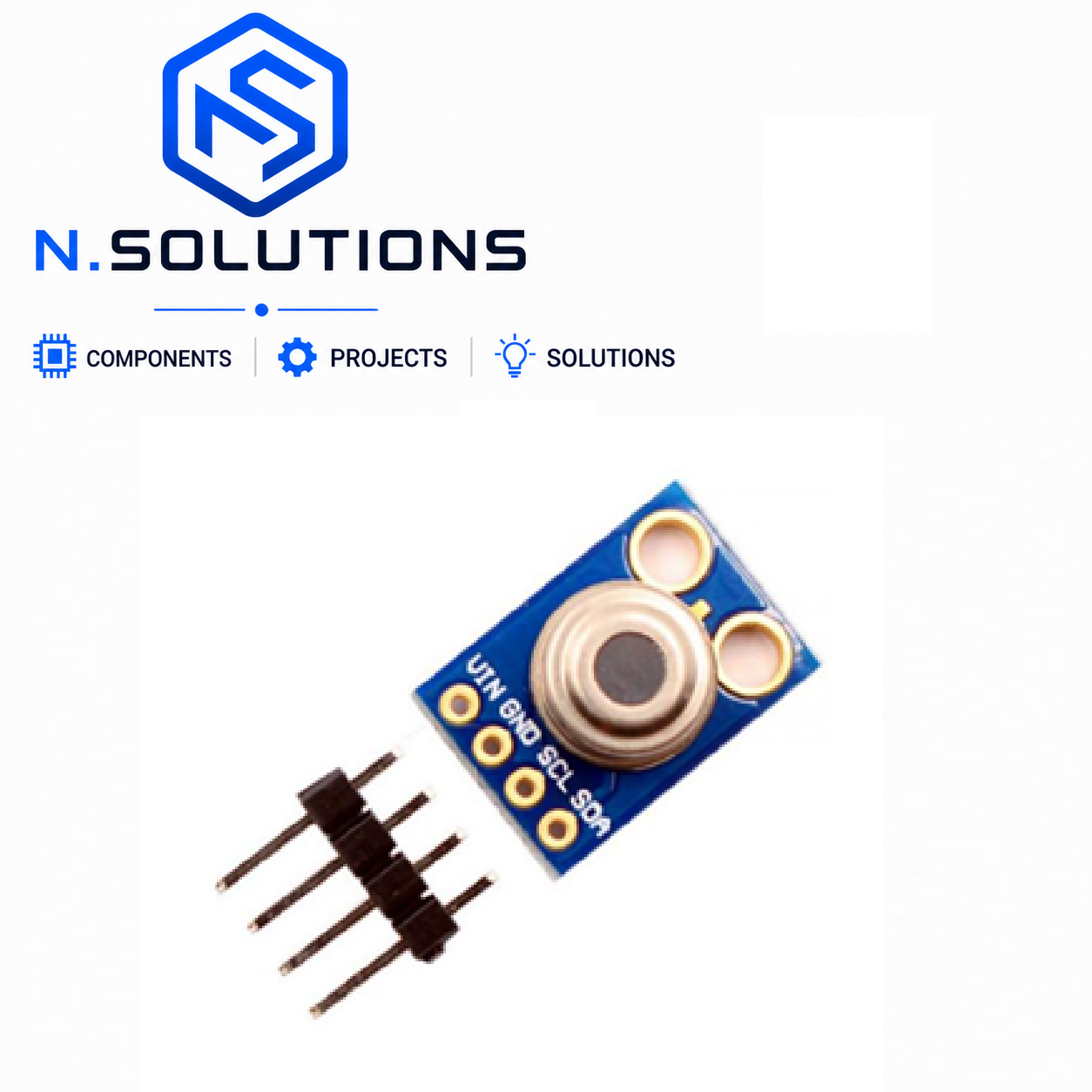

MLX90614 Capteur De Température Humaine Sans Contact

Tutoriel: Capteur de température infrarouge : Bienvenue dans la famille MLX90614

MLX90614 désigne une famille de capteurs équipés de détecteurs infrarouges thermopiles.

Le capteur de température infrarouge Melexis MLX90614ESF-BAA permet ainsi la prise de mesures précises sur une plage importante (jusqu’à 382,2°C !), avec une faible marge d’erreur : +/- 0,5°C pour la capture de la température ambiante dans un lieu donné.

Le capteur dispose de 2 interfaces de communication possible : le SMBus (par défaut), mais aussi une sortie PWM 10 bits. Pour toutes les fréquences situées en-dessous de 100 kHz, le SMBus est également compatible avec l’interface I2C.

Enfin, le capteur de température infrarouge MLX90614ESF-BAA est contenu dans un packaging extrêmement léger protégeant le capteur du rayonnement infrarouge ambiant, et de la lumière du soleil.

Veuillez noter que pour obtenir des données les plus précises possibles, il vous faudra veiller à ce que le capteur de température soit toujours placé dans un milieu isotherme : si l’enveloppe protectrice du capteur se trouve exposée à différentes températures, le capteur ne sera pas en mesure de fournir une mesure fiable.

Exemples de projets DIY avec le capteur de température MLX90614ESF-BAA

Le capteur de température MLX90614ESF-BAA peut être utilisé dans de nombreux projets électroniques ou robotiques incluant ce type de mesures :

• Fabrication d’un thermomètre corporel infrarouge
• Equipement d’un système anti-incendie robotisé
• Mesure de la température de composants électroniques
• Système de déclenchement automatique d’un appareil de chauffage ou de climatisation avec thermostat
• Contrôle de température multi-zones : Jusqu’à 100 capteurs placés dans différentes zones peuvent transmettre leurs données simultanément

Spécifications techniques du capteur IR Melexis MLX90614ESF-BAA

• Températures détectées :
  • Température ambiante : -40 à 85 °C
  • Température des objets : -70 à 382,2°C
• Résolution : 0,02°C
• Précision (température ambiante d’une pièce) : ± 0.5°C
• Interface digitale SMBus compatible I2C
• Poids : 0,9 g
• Tension d’alimentation externe : 3V
• Courant d’alimentation : 1 à 2 mA
• Courant d’alimentation (en programmation) : 1,5 à 2,5 Vcc
• Résolution PWM : 10 bits
