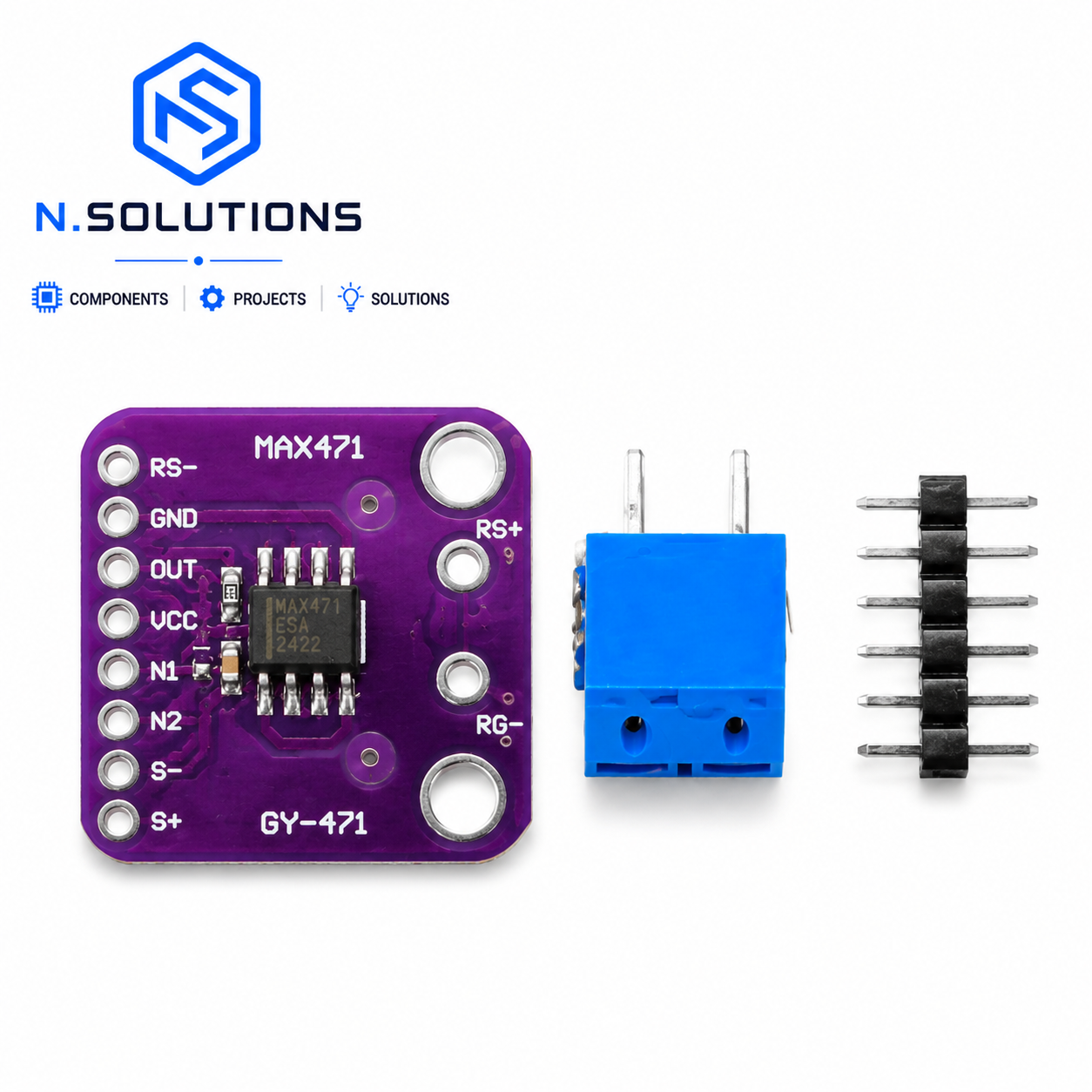

Le module MAX471 est un capteur combiné permettant de mesurer à la fois le courant (0 à 3A) et la tension (3 à 25V DC) sur un même circuit. Basé sur le circuit intégré Maxim® MAX471, il utilise une résistance de shunt interne pour la mesure du courant et un diviseur de tension résistif pour la tension — ce qui permet de l’utiliser comme ampèremètre, voltmètre ou wattmètre selon le besoin.
Applications courantes :
- Surveillance de courant et tension de moteurs CC
- Suivi de charge de batterie
- Calcul de puissance consommée (wattmètre) dans un projet Arduino
- Protection et diagnostic de circuits électroniques
Caractéristiques techniques :
- Plage de mesure du courant : 0 – 3A
- Plage de mesure de la tension : 3 – 25V DC
- Précision : 2%
- Sortie courant (broche AT) : 1V par ampère
- Sortie tension (broche VT) : 0–5V (échelle 1V pour 5V d’entrée)
Branchement avec Arduino :
- VCC → 5V de l’Arduino
- GND → GND de l’Arduino
- AT (courant) → entrée analogique, ex. A0
- VT (tension) → entrée analogique, ex. A1
💡 Utile pour calculer la puissance (P = V × I) directement dans votre code Arduino.
