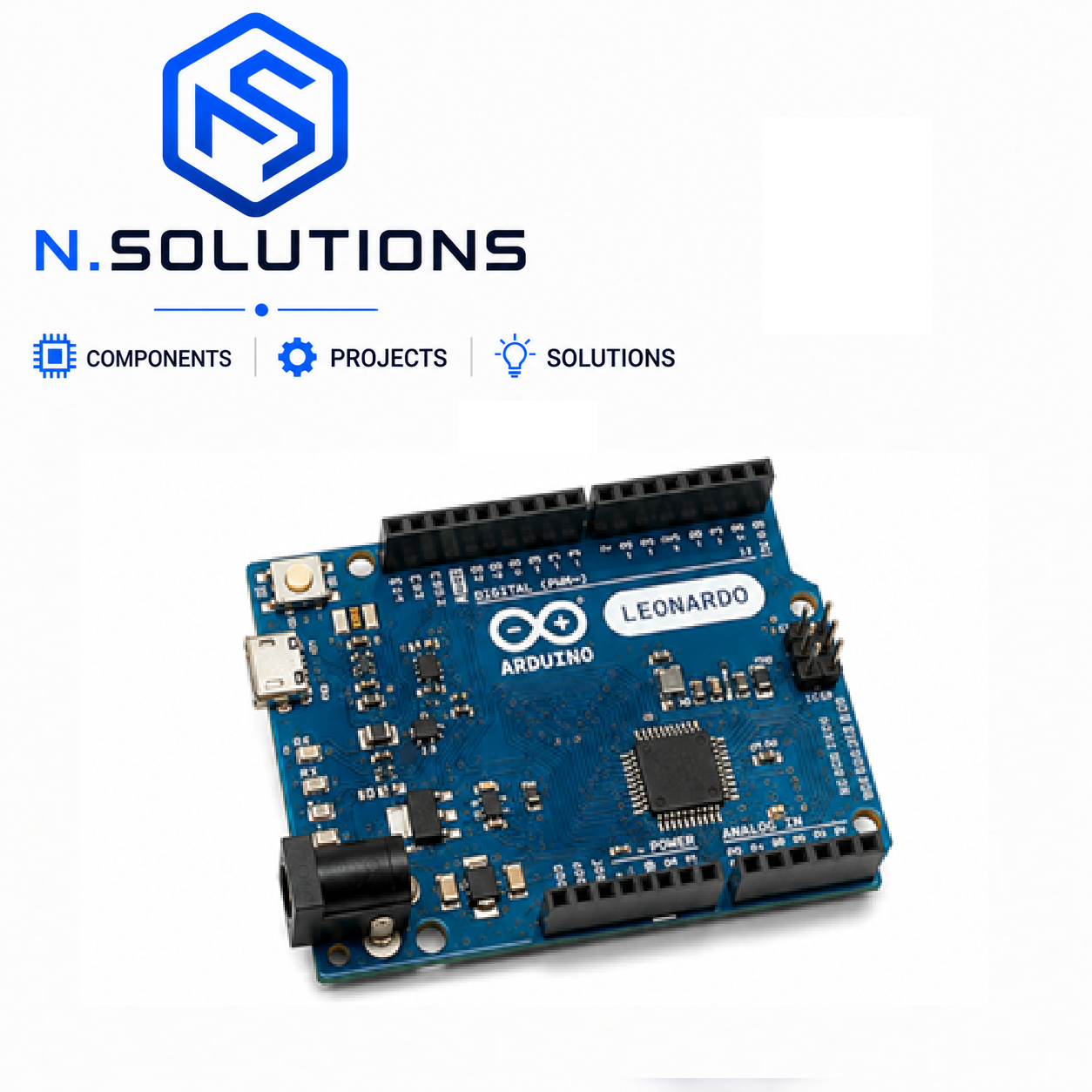

Carte Arduino LEONARDO R3

Tutoriel : Arduino Leonardo R3 au Maroc

L’Arduino Leonardo R3 est une carte de microcontrôleur basée sur l’ATmega32u4 (fiche technique). Il dispose de 20 broches d’entrée/sortie numériques (dont 7 peuvent être utilisées comme sorties PWM et 12 comme entrées analogiques), d’un oscillateur à cristaux de 16 MHz, d’une connexion micro USB, d’une prise de courant, d’un en-tête ICSP et d’un bouton de réinitialisation. Il contient tout le nécessaire pour supporter le microcontrôleur ; il suffit de le connecter à un ordinateur avec un câble USB ou de l’alimenter avec un adaptateur AC-DC ou une batterie pour démarrer.

L’Arduino Leonardo diffère de toutes les cartes précédentes en ce que le ATmega32u4 a intégré dans la communication USB, éliminant le besoin d’un processeur secondaire. Cela permet au Leonardo d’apparaître sur un ordinateur connecté en tant que souris et clavier, en plus d’un port série/COM virtuel (CDC).

Caractéristiques:

• Alimentation:
  – via port USB ou
  – 7 à 12 V sur connecteur alim
• Microprocesseur: ATMega32u4
• Mémoire flash: 32 kB
• Mémoire SRAM: 2,5 kB
• Mémoire EEPROM: 1 kB
• Interfaces:
  – 20 broches d’E/S dont 6 PWM
  – 6 entrées analogiques 10 bits
  – bus série, I2C et SPI
• Intensité par E/S: 40 mA
• Cadencement: 16 MHz
• Gestion des interruptions
• Fiche micro USB
• Dimensions: 70 x 54 x 15 mm
