Capteurs magnétiques linéaires à effet Hall KY-024

Introduction:

Le capteur linéaire à effet Hall magnétique KY-024 est un dispositif sensible aux champs magnétiques. Il est équipé d’un potentiomètre permettant d’ajuster la sensibilité du capteur et fournit à la fois des sorties analogiques et numériques. Dans cet article, nous explorerons en détail les spécifications du capteur KY-024 et apprendrons à l’utiliser avec une carte Arduino pour détecter et mesurer les champs magnétiques.

Spécifications du KY-024:

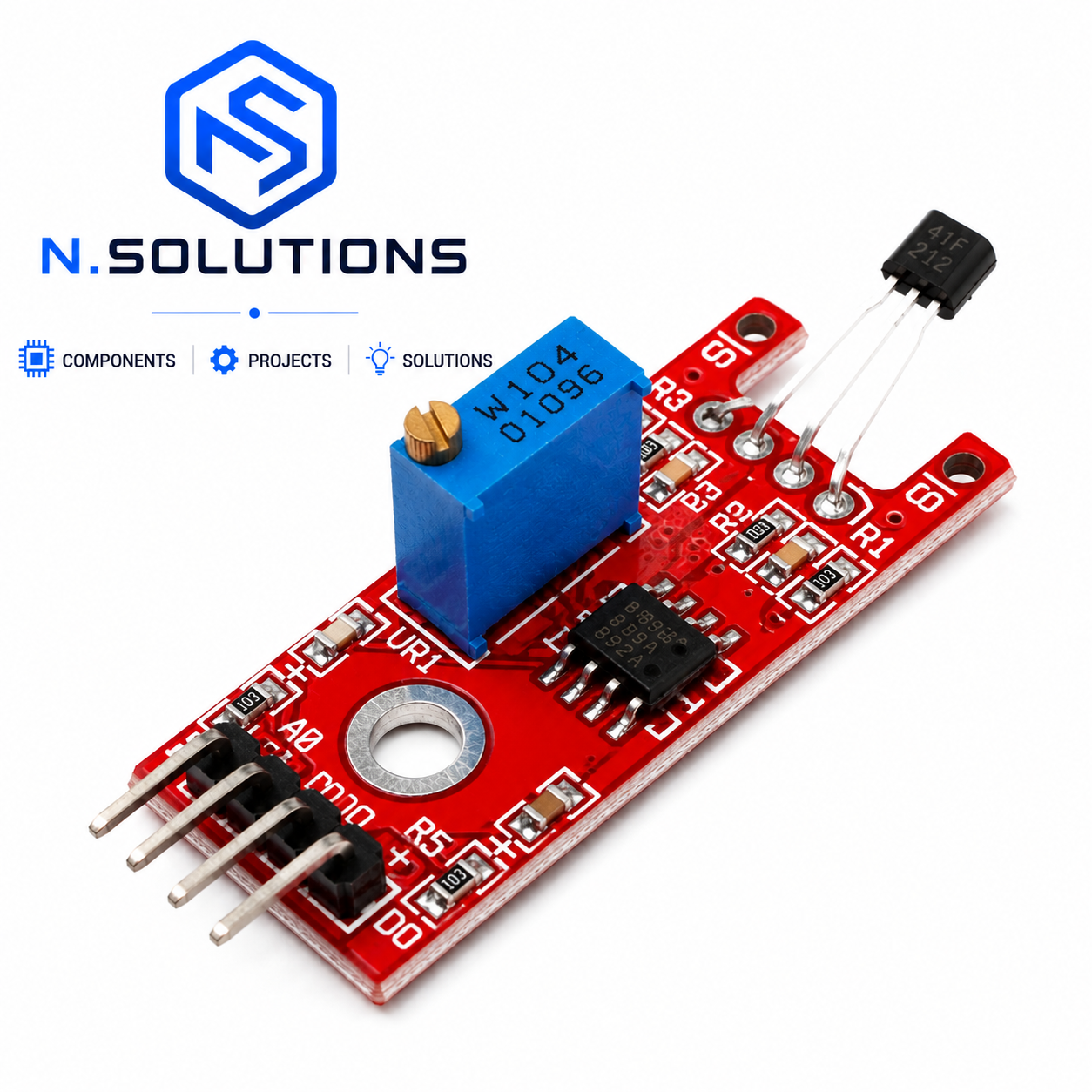

Le capteur KY-024 est composé d’un capteur à effet Hall linéaire 49E, d’un comparateur différentiel LM393, d’un potentiomètre, de 2 LED, de 6 résistances et de 4 broches mâles. Il fonctionne avec une tension d’alimentation de 2,7V à 6,5V. La sensibilité du capteur est de 1,0 mV/G min., 1,4 mV/G typ., 1,75 mV/G max. Ses dimensions sont de 1,5 cm x 3,6 cm.
