Capteur de Température LM35 Analogique Arduino

Capteur de Température LM35 — Le capteur analogique de référence pour Arduino, TP scolaires marocains et thermomètres DIY

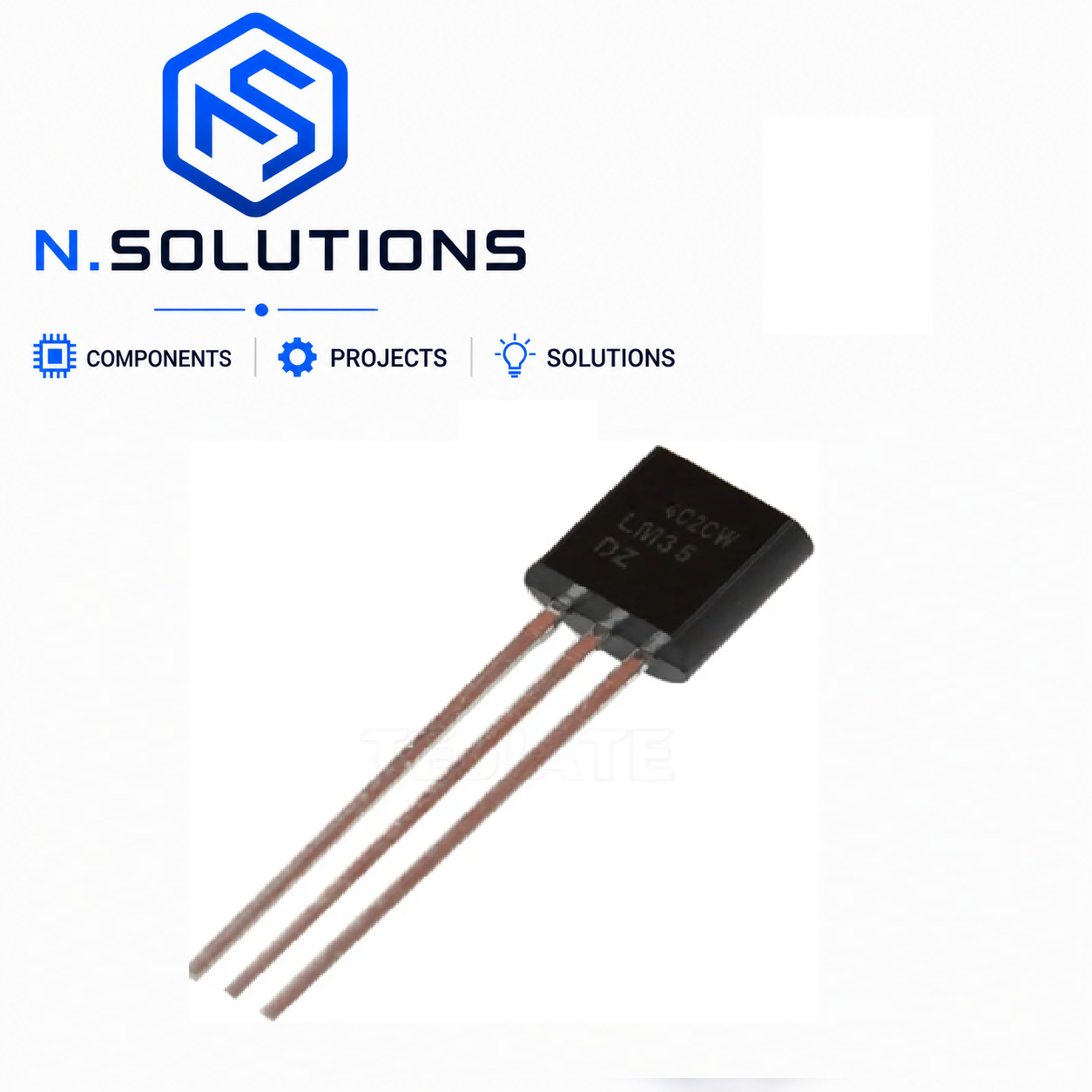

Le LM35 disponible sur N.SOLUTIONS est l’un des capteurs de température les plus iconiques de l’électronique éducative — utilisé dans toutes les écoles d’ingénieurs au Maroc (ENSAM, EMI, ENSA, ENSIAS, INPT, FST, ENSEM, ENIM) et dans des dizaines de milliers de tutoriels Arduino dans le monde. Conçu à l’origine par Texas Instruments, ce capteur transforme la température ambiante en une tension analogique directement proportionnelle :

V_OUT = 10 mV × Température (°C)

Concrètement : par 25°C il sort exactement 0.25V (250 mV). Pas de bibliothèque, pas de protocole, pas de calibration — juste un analogRead() sur Arduino et une multiplication par 0.488 (pour convertir la lecture 0-1023 en degrés Celsius). C’est le premier capteur analogique que tout étudiant marocain en électronique devrait connaître.

Avec sa précision ±0.5°C au point typique 25°C, sa plage 0-100°C (parfaitement adaptée au climat marocain : hiver Ifrane -5°C minimum, été Marrakech +48°C), sa consommation ultra-faible (60 µA) idéale pour les projets sur batterie, et son boîtier TO-92 classique 3 broches (VCC, OUT, GND), le LM35 reste le choix par excellence pour les TP, PFE, thermostats, stations météo simples, et tout projet où un seul capteur de température suffit.

Idéal pour les étudiants en école d’ingénieurs marocaines en TP de capteurs et conversion analogique-numérique, lycéens en spécialité Sciences de l’Ingénieur (SI) au Maroc, makers en thermostats DIY, fabricants de stations météo simples, restaurateurs vintage et passionnés DIY au Maroc qui veulent apprendre la mesure analogique avant de passer aux capteurs digitaux complexes.

LM35 vs DHT22 vs DS18B20 — choisir le bon capteur de température au Maroc

Recommandation pour les étudiants marocains :

• Lycée + 1ère année école d’ingénieurs (TP analogique-numérique) : ✅ LM35 (apprendre le principe de mesure analogique)
• 2ème-3ème année (projets pratiques, mesures combinées température + humidité) : DHT22
• PFE en aquaponie, hydroponie, mesure liquide : DS18B20 (étanche)
• Station météo IoT cloud : DHT22 ou BME280 (avec pression atmosphérique)

Pour des applications professionnelles (industrie, médical), passez au SHT31 (±0.2°C) ou MAX31865 + Pt100 (précision 0.1°C).

Pourquoi le LM35 est-il si populaire dans les écoles d’ingénieurs marocaines ?

1. 🇲🇦 TP standard dans les programmes ENSAM, EMI, ENSA, FST depuis 25 ans
2. ✅ Apprentissage du principe analogique : mesure tension, conversion en grandeur physique, principe de l’ADC
3. 🎓 Démonstration claire de la formule V_OUT = 10 mV/°C (linéaire, simple à comprendre)
4. 💡 Pas de bibliothèque = code Arduino court, lisible, sans dépendances externes
5. 📐 Calcul ADC manuel : Température = (analogRead × 5.0 / 1023) × 100 — exercice de conversion classique
6. 🔬 Composant historique : enseigne l’héritage de l’électronique analogique avant l’ère digitale
7. 💰 Économique : permet d’équiper toute une classe à moindre coût

Caractéristiques techniques

Type et boîtier

• Type : Capteur de température analogique linéaire
• Référence complète : LM35DZ (suffixe DZ = TO-92 plastique, plage 0-100°C — la version la plus courante au Maroc)
• Boîtier : ✅ TO-92 (plastique 3 pattes, ressemble à un transistor)
• Fabricants : Texas Instruments (original), ON Semiconductor, STMicroelectronics, Analog Devices

Variantes disponibles

Notre version LM35DZ est la plus utilisée pour Arduino et TP scolaires au Maroc — couvre tout le climat marocain (hiver à été, intérieur et extérieur).

Caractéristiques électriques

• Tension d’alimentation : ✅ 4V à 30V (très flexible — compatible Arduino 5V, ESP32 3.3V acceptable)
• Coefficient de sortie : ✅ 10 mV / °C linéaire
• Tension de sortie : 0V (à 0°C) à 1V (à 100°C) — dans la plage ADC Arduino 0-5V ✅
• Précision typique : ±0.5°C à 25°C
• Précision max : ±1°C sur toute la plage
• Linéarité : ±0.25°C
• Courant en consommation : ✅ 60 µA (extrêmement faible — idéal batterie)
• Auto-échauffement : 0.08°C / mW (négligeable)
• Temps de réponse : ~3 minutes (équilibre thermique avec l’environnement, dépend de la convection)
• Plage de température : ✅ 0°C à +100°C (LM35DZ)
• Stabilité long terme : ±0.08°C / 1000 heures

Brochage TO-92 (vue de face — méplat visible)

           ___
          /   \
         | LM35 |
         | DZ   |
          \___/
           |||
           123
          VCC GND
          +V  OUT GND

⚠️ Brochage différent des transistors classiques ! Sur le LM35 : VCC-OUT-GND (pas E-B-C ou B-C-E). Vérifiez toujours la datasheet ou l’inscription sur le composant avant câblage. Une inversion VCC ↔ GND = destruction immédiate.

Schéma typique — câblage LM35 sur Arduino UNO

    Arduino UNO                 LM35
    -----------                 ----
    5V    ──────────────── VCC (broche 1)
    A0    ──────────────── OUT (broche 2)
    GND   ──────────────── GND (broche 3)

✅ Câblage minimal : 3 fils Dupont, pas de résistance ni composant externe nécessaire. C’est le capteur le plus simple à brancher.

⚠️ Pour des mesures plus précises, ajoutez un condensateur 100 nF en parallèle entre VCC et GND, au plus près du LM35, pour filtrer les interférences électriques (parasites Arduino).
