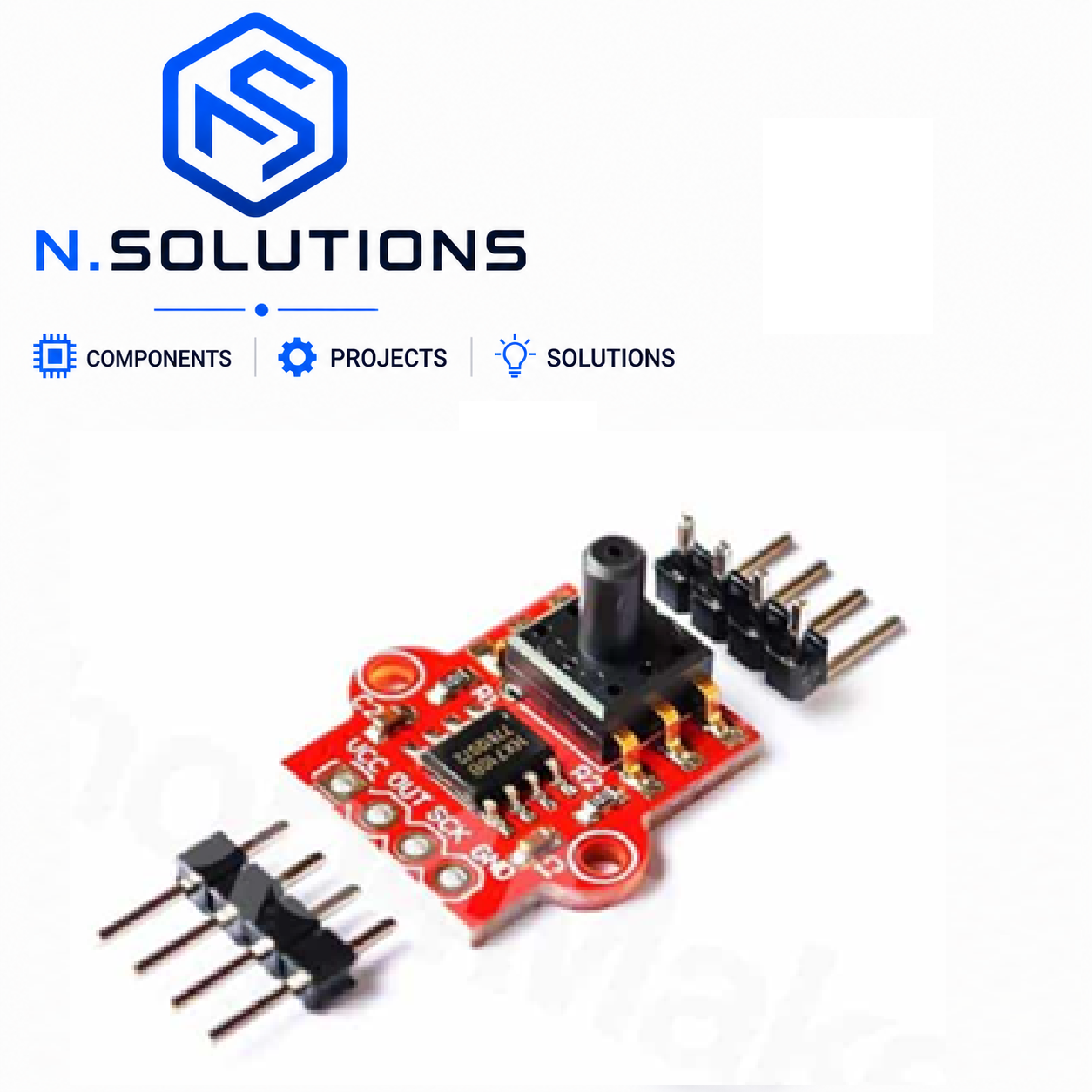

Le HX710B est un capteur de pression combinant un convertisseur analogique-numérique (ADC) 24 bits avec un élément sensible à la pression, fabriqué par Avia Semiconductor — le même fabricant que la puce HX711 (déjà disponible chez nous, utilisée pour les capteurs de force/poids). Les deux puces partagent une interface de communication similaire à 2 fils, ce qui rend le HX710B familier si vous avez déjà utilisé un HX711.
Caractéristiques techniques :
- Plage de mesure : 0 à 40 KPa
- Alimentation : 3.3V à 5V
- Résolution : ADC 24 bits (haute précision)
- Interface : 2 fils (SCK, DOUT) — pas besoin de bus I²C/SPI complexe
Branchement avec Arduino :
- VCC → 3.3V ou 5V
- GND → GND
- SCK → broche digitale (ex. D3)
- DOUT (DT) → broche digitale (ex. D2)
Bibliothèque recommandée : HX710B ou adaptation de la bibliothèque HX711 (protocole de communication très proche)
Applications courantes :
- Altimètre barométrique DIY (la pression atmosphérique varie avec l’altitude)
- Tensiomètre / mesure de pression artérielle (projets médicaux éducatifs)
- Station météo avec mesure de pression atmosphérique
- Contrôle de pompe à air ou système pneumatique
- Projets de mesure de pression de liquide ou gaz en circuit fermé
💡 Voir aussi notre Module HX711 + Capteur de Force/Poids, qui utilise une puce de la même famille pour la mesure de poids plutôt que de pression.
