Capteur de Pluie Arduino | Module Détection Eau

Comment utiliser un capteur de pluie ?

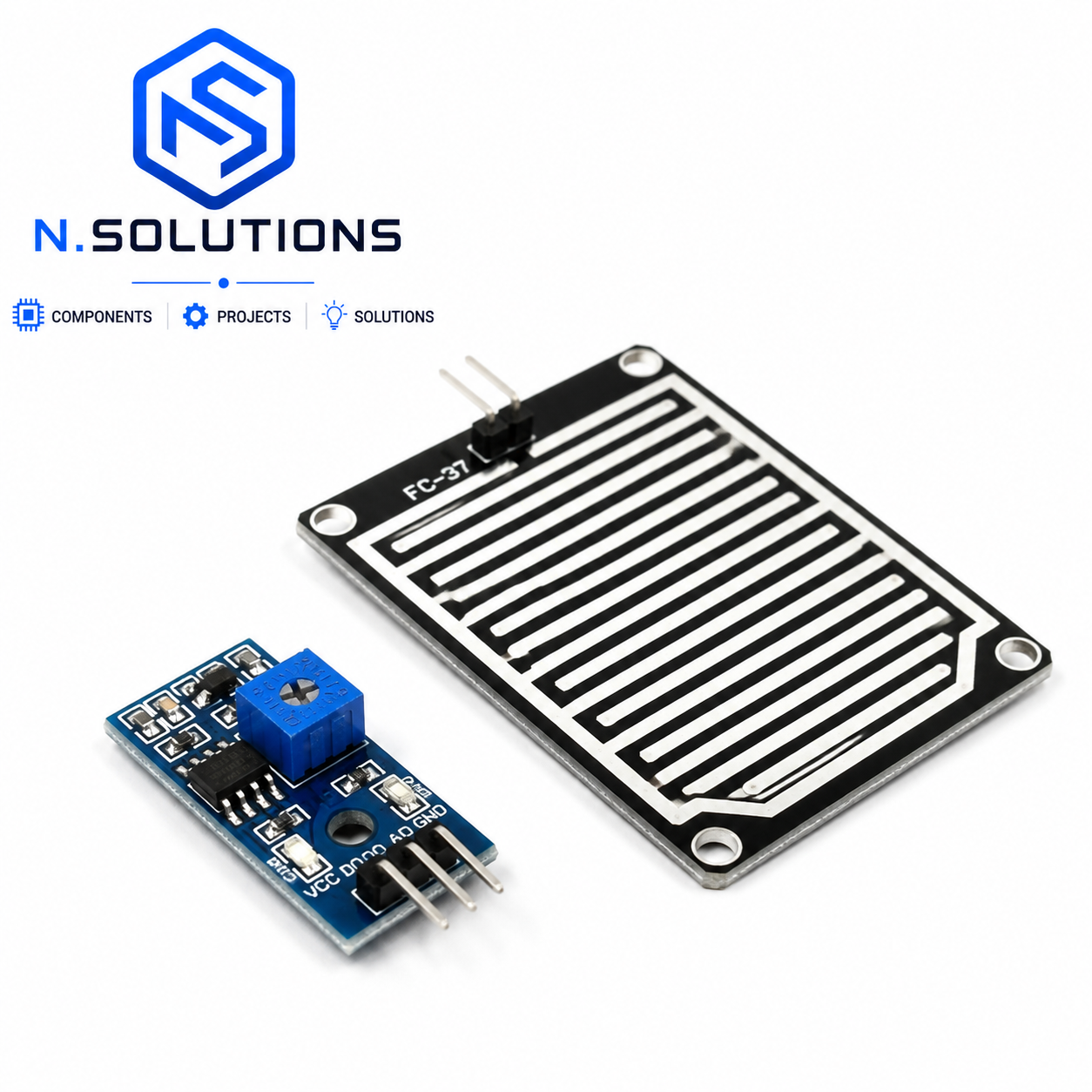

Le module capteur de pluie est un module composé d’une carte électronique et d’une platine de détection. Il renvoie, grâce à l’Arduino, une valeur :

• de 0 à 1023 sur sa broche A0 (mode analogique)
• 0 ou 1 (tout ou rien) sur sa broche D0 (mode digital)

Lorsque la pluie ou tout simplement des gouttes d’eau tombent sur la platine, le circuit imprimé est court-circuité. Ce qui a pour effet de faire changer d’état sa résistance, qui varie de 100K Ohms à 2 Méga Ohms. Un potentiomètre réglable à l’aide d’un tournevis sur le module permet d’ajuster la sensibilité.

Ce dont vous aurez besoin

• Un module capteur de pluie
• Un Arduino
• Quelques câbles de prototypage rapide
• Une platine de prototypage rapide (optionnelle)

Branchement du module

Pour commencer, connectez votre capteur de pluie à votre Arduino.

• La platine de détection doit être connectée à sa carte électronique (pas de polarité à respecter)
• Le Vcc du module sera branché sur la broche 5V de l’Arduino
• Le GND sera connecté au GND de l’Arduino
• Connectez D0 du module à une broche digitale de l’Arduino (ex. D2) pour une lecture en mode tout ou rien
• Connectez A0 du module à la broche A0 de l’Arduino pour une lecture en mode analogique

Pinout

Le capteur possède deux broches de sortie :

• D0 : sert à la détection en mode tout ou rien
• A0 : renvoie une valeur analogique comprise entre 0 et 1023
