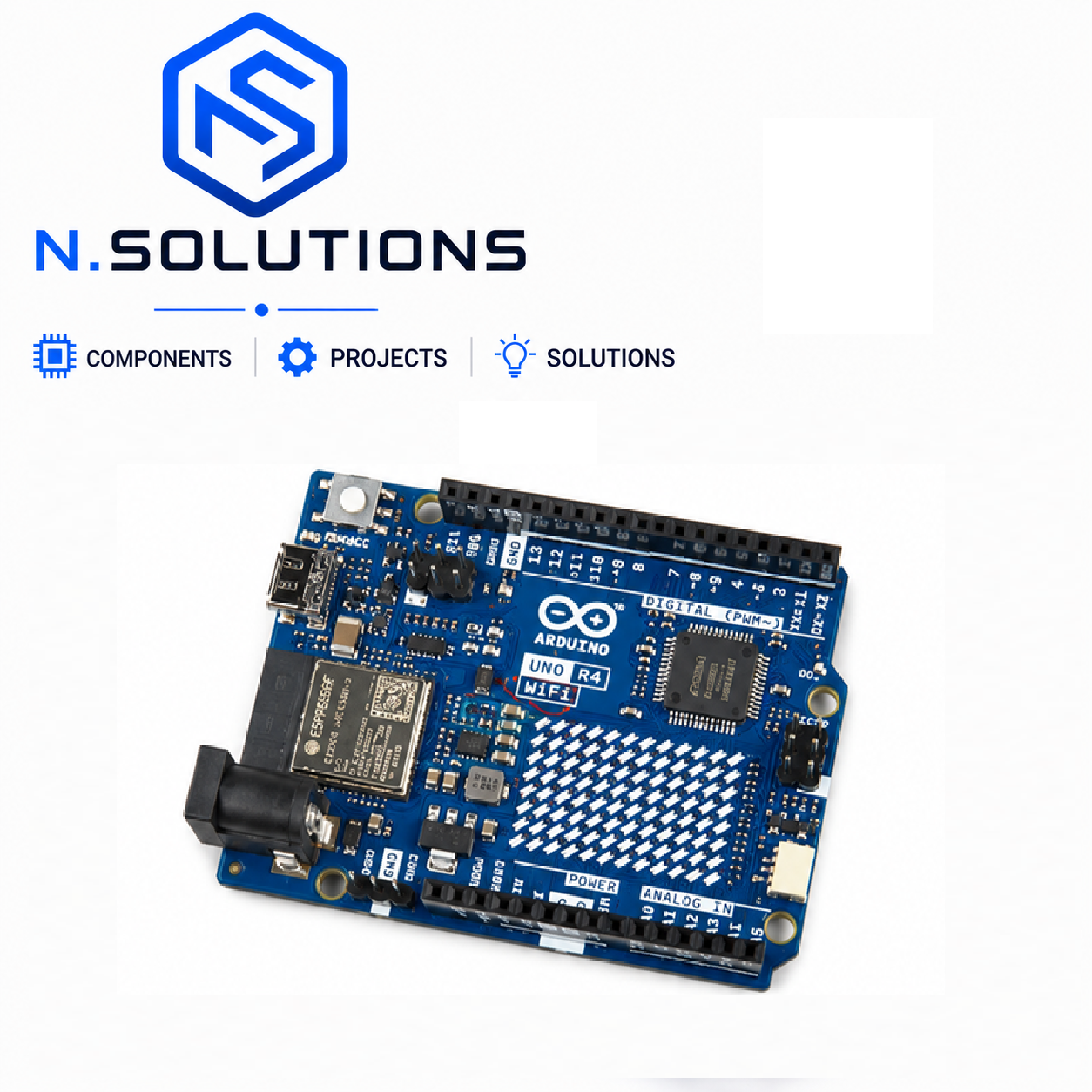

Arduino UNO R4 WiFi Renesas RA4M1 + ESP32-S3

Arduino UNO R4 WiFi — La nouvelle génération Arduino : 32 bits, WiFi, Bluetooth et matrice LED intégrée

L’Arduino UNO R4 WiFi disponible sur N.SOLUTIONS est l’évolution majeure du légendaire Arduino UNO. Tout en conservant le format et le brochage compatibles avec tous vos shields existants, cette nouvelle révision marque une rupture technologique par rapport à l’UNO R3 : un microcontrôleur Renesas RA4M1 32 bits ARM Cortex-M4 (au lieu de l’ATmega328P 8 bits), un module ESP32-S3 dédié au WiFi et Bluetooth, une matrice LED 12×8 intégrée, un port USB-C moderne, et une horloge à 48 MHz (3× plus rapide).

Pour les étudiants en école d’ingénieurs marocaines, makers IoT, développeurs domotique et passionnés de robotique connectée au Maroc, l’UNO R4 WiFi représente le saut générationnel le plus important depuis le lancement original de l’Arduino UNO en 2010.

⚠️ Cette version est livrée sans câble USB-C — prévoyez un câble USB-C compatible (vendu séparément sur Megma.ma) pour la programmer.

---

Pourquoi passer de l’UNO R3 à l’UNO R4 WiFi ?

---

Caractéristiques techniques

Microcontrôleur principal — Renesas RA4M1

• Cœur : ARM Cortex-M4 32 bits avec FPU (calcul flottant matériel)
• Fréquence d’horloge : 48 MHz
• Mémoire Flash : 256 KB
• SRAM : 32 KB
• EEPROM : 8 KB (intégrée par émulation Flash)
• GPIO : 14 broches digitales (dont 6 PWM) + 6 broches analogiques
• ADC : 14 bits, 6 canaux
• DAC : 12 bits sur la broche A0 (vraie sortie analogique !)
• Communication : UART, SPI, I²C, CAN
• RTC : Horloge temps réel intégrée

Module connectivité — ESP32-S3-MINI-1

• WiFi : 802.11 b/g/n (2.4 GHz)
• Bluetooth : 5.0 + BLE (Bluetooth Low Energy)
• Antenne : Intégrée au module (pas d’antenne externe nécessaire)
• Communication interne avec le RA4M1 : SPI
• Mémoire : 8 MB Flash + 8 MB PSRAM (dédiés à ESP32)

Caractéristiques de la carte

• Connecteur USB : ✅ USB-C (programmation + alimentation)
• Alimentation externe : Jack DC ou broche VIN, 6V à 24V (plage élargie)
• Tension logique des GPIO : 5V (rétro-compatible avec UNO R3)
• Courant max par broche : 8 mA (5V) ou 16 mA (3.3V)
• Courant total max : 400 mA
• Matrice LED intégrée : 12 × 8 = 96 LEDs rouges programmables
• Bouton RESET : Standard
• LED utilisateur : LD1 (PIN 13)
• Connecteurs Qwiic / STEMMA QT : Pour ajouter des modules I²C sans soudure (sur certaines versions)
• Dimensions : 68.6 × 53.4 mm (identique à l’UNO R3)
• Brochage : ✅ 100% compatible UNO R3 (les shields fonctionnent immédiatement)

---

Fonctionnalités phares de l’UNO R4 WiFi

🌐 Connectivité WiFi & Bluetooth

• Connectez votre Arduino directement à Internet sans shield WiFi externe
• Communiquez en Bluetooth avec smartphone, capteurs, écouteurs
• Compatible MQTT, HTTP, WebSockets pour projets IoT
• Cloud Arduino Cloud intégré pour dashboards à distance

💡 Matrice LED 12×8 intégrée

• 96 LEDs rouges programmables individuellement (intégrées sur la carte)
• Affichez textes défilants, animations, jauges, smileys sans câblage externe
• Bibliothèque officielle Arduino_LED_Matrix simple à utiliser
• Idéal pour les projets pédagogiques sans avoir besoin d’un afficheur supplémentaire

🎵 DAC 12 bits intégré

• Génération de vraies tensions analogiques (pas seulement PWM filtré)
• Idéal pour synthèse audio basique, génération de signaux, sortie pour capteurs analogiques
• 4096 niveaux de précision (0-3.3V)

🔋 Plage de tension élargie

• Acceptez désormais 6V à 24V sur VIN (vs 7-12V sur l’UNO R3)
• Compatible directement avec batteries Li-ion 18650, panneaux solaires, alimentations industrielles 24V

🔌 USB-C moderne

• Câble réversible (plus de « wrong way »)
• Compatible avec les chargeurs téléphone Type-C modernes
• Communication série virtuelle haute vitesse

---

Applications principales

🌐 Projets IoT et domotique

• Stations météo connectées avec affichage cloud
• Contrôle d’éclairage et chauffage via WiFi (avec relais)
• Notifications smartphone via Telegram, Slack, IFTTT
• Tableaux de bord Arduino Cloud sans coding cloud avancé

🎓 Pédagogie et écoles d’ingénieurs marocaines

• Travaux pratiques en école d’ingénieurs (ENSIAS, EMI, ENSA, INPT, ENSEM, ENSEIRB, FST)
• Projets de fin d’études (PFE) en systèmes embarqués connectés
• Apprentissage du passage 8 bits → 32 bits sans changer d’IDE
• Intro pédagogique à MQTT, BLE, capteurs IoT

🤖 Robotique connectée

• Robots pilotés via smartphone (Bluetooth ou WiFi)
• Drones avec télémétrie WiFi
• Voitures RC connectées à un dashboard

🎨 Art numérique et installations interactives

• Animations LED matrix synchronisées via WiFi
• Sculptures interactives avec capteurs Bluetooth
• Affichage de données en temps réel (météo, bourses, news) sur la matrice LED

🌿 Agriculture et environnement

• Monitoring de serres et cultures hydroponiques avec dashboard cloud
• Stations de mesure (température, humidité, qualité air) connectées
• Alertes WhatsApp/SMS sur seuils critiques
