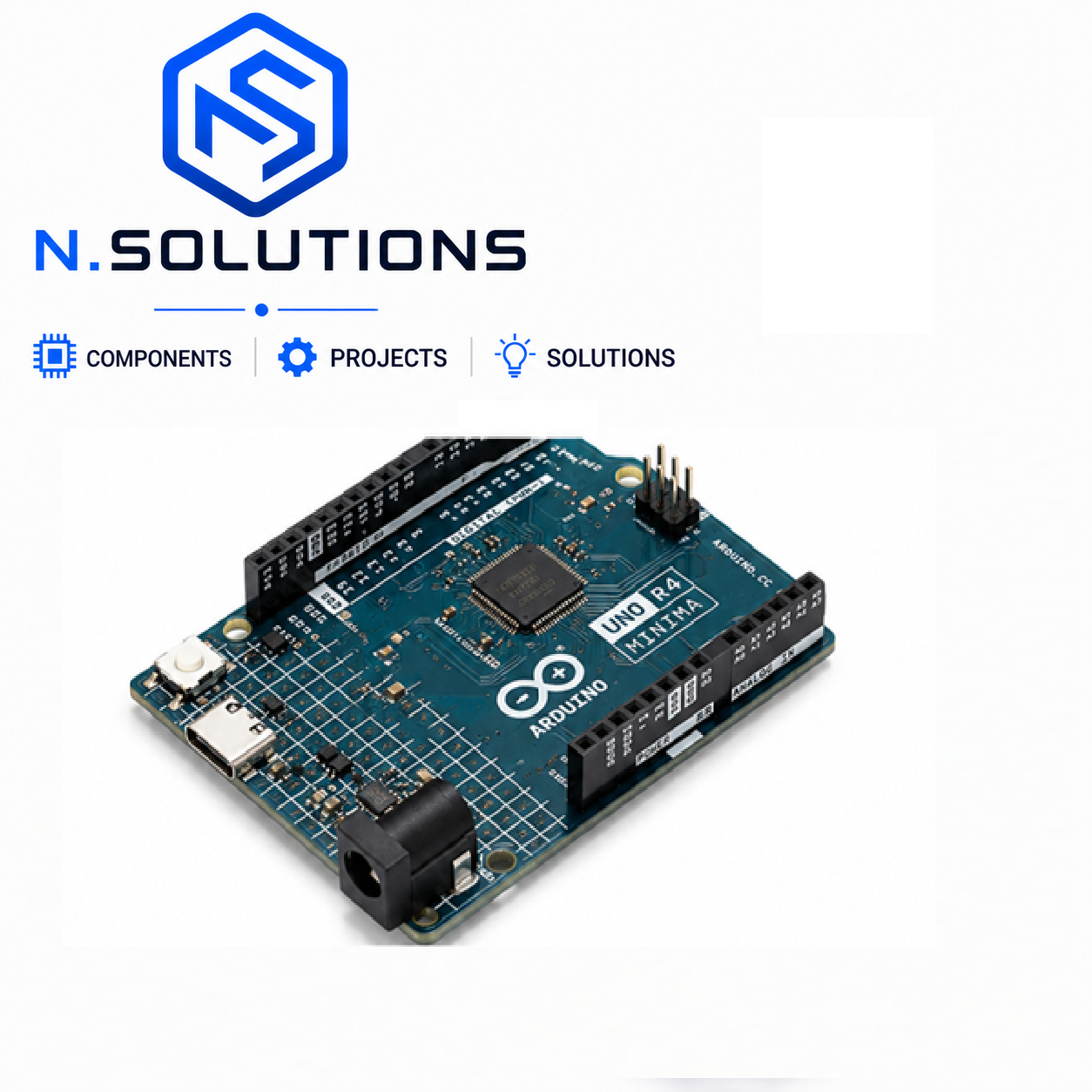

Arduino UNO R4 Minima TYPE C

Carte UNO R4 Minima — La puissance 32 bits dans le format Arduino familier

La carte UNO R4 Minima disponible sur N.SOLUTIONS  marque une rupture technologique majeure par rapport à la génération UNO R3. Tout en conservant le format et le brochage compatibles avec tous vos shields existants, cette nouvelle révision embarque un microcontrôleur Renesas RA4M1 à cœur ARM Cortex-M4 32 bits, soit 3 fois plus rapide, 8 fois plus de mémoire Flash et 16 fois plus de RAM que l’ATmega328P de l’UNO R3 classique.

Idéale pour les étudiants en école d’ingénieurs marocaines, makers, ingénieurs en systèmes embarqués et passionnés de prototypage au Maroc, la UNO R4 Minima est la carte parfaite pour franchir le cap du 32 bits sans abandonner la simplicité d’Arduino IDE et sans avoir besoin de connectivité sans fil.

⚠️ Cette version est livrée sans câble USB-C — prévoyez un câble USB-C compatible (vendu séparément sur Megma.ma).

---

Pourquoi passer de l’UNO R3 à l’UNO R4 Minima ?

---

Caractéristiques techniques

Microcontrôleur — Renesas RA4M1 (R7FA4M1AB30CFM)

• Cœur : ARM Cortex-M4 32 bits avec FPU (calcul flottant matériel)
• Fréquence d’horloge : 48 MHz
• Mémoire Flash : 256 KB
• SRAM : 32 KB
• EEPROM émulée : 8 KB
• GPIO : 14 broches digitales (dont 6 PWM) + 6 broches analogiques
• ADC : 14 bits, 6 canaux
• DAC : 12 bits sur la broche A0 (vraie sortie analogique)
• Communication : UART, SPI, I²C, CAN bus
• RTC : Horloge temps réel intégrée

Caractéristiques de la carte

• Connecteur USB : ✅ USB-C (programmation + alimentation)
• Alimentation externe : Jack DC ou broche VIN, 6V à 16V
• Tension logique des GPIO : 5V (rétro-compatible UNO R3)
• Connecteur ICSP : Présent (pour reflashage de bootloader si besoin)
• Bouton RESET : Standard (rouge)
• Bouton BOOT : Présent (mode programmation DFU)
• LEDs : POWER, TX, RX, LD utilisateur (pin 13)
• Brochage : ✅ 100% compatible UNO R3 (vos shields fonctionnent immédiatement)
• Dimensions : 68.6 × 53.4 mm (format UNO standard)

---

À noter — Différences avec la version UNO R4 WiFi

Cette carte est la version Minima. Elle n’inclut pas :

• ❌ Module WiFi
• ❌ Bluetooth
• ❌ Matrice LED 12×8 intégrée

Si vous cherchez ces fonctionnalités, regardez plutôt l’Arduino UNO R4 WiFi sur Megma.ma. La version Minima est conçue pour les applications sans connectivité sans fil — quand vous voulez juste la puissance 32 bits dans le format UNO familier, à coût optimisé.

---

Applications principales

🎓 Pédagogie et écoles d’ingénieurs marocaines

• Travaux pratiques en école d’ingénieurs (ENSIAS, EMI, ENSA, INPT, ENSEM, ENSEIRB, FST)
• Cours d’introduction aux microcontrôleurs ARM 32 bits
• Apprentissage du passage 8 bits → 32 bits sans changer d’IDE
• Projets de fin d’études (PFE) en systèmes embarqués

🛠️ Prototypage avancé

• Acquisition de signaux analogiques précis (ADC 14 bits)
• Génération de signaux audio basiques (DAC 12 bits)
• Projets nécessitant beaucoup de mémoire (graphismes, buffers, calculs flottants)
• Régulation PID temps réel plus précise qu’en 8 bits

🤖 Robotique et systèmes embarqués

• Contrôleurs de robots avec calculs avancés en virgule flottante
• Pilotage de moteurs avec PWM haute résolution
• Interfaçage CAN bus pour applications automobiles DIY

🏭 Industrie et instrumentation

• Bancs de test laboratoire
• Acquisition multi-canaux haute précision
• Régulation de procédés industriels légers
